MCP1703AT-3302E/DB、MCP1703T-3302E/MC、MCP1703T-3302E/DB对比区别

高亮显示差异参数

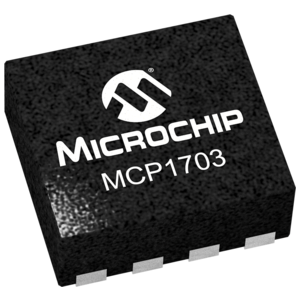

型号 MCP1703AT-3302E/DB MCP1703T-3302E/MC MCP1703T-3302E/DB

描述 固定LDO稳压器, 2.7V至16V, 525mV压降, 3.3V/250mA输出, SOT-223-3250毫安， 16V ，低静态电流LDO稳压器 250 mA, 16V, Low Quiescent Current LDO RegulatorLDO（低压降）线性电压调节器，Microchip

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 8 3

封装 SOT-223-3 DFN-8 TO-261-4

工作电压 - - 2.7V ~ 16V

额定功率 - - 1.35 W

输出接口数 1 1 1

输入电压(DC) 2.70V (min) 2.70V (min) 2.70V (min)

输出电压 3.3 V 3.3 V 3.3 V

输出电流 250 mA ≥250 mA 250 mA

针脚数 3 - 3

静态电流 0.002 mA 5 µA 5 µA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 0.525V @250mA 0.525V @250mA 525 mV

输入电压(Max) 16 V 16 V 16 V

输入电压(Min) 2.7 V 2.7 V 2.7 V

输出电压(Min) 3.3 V 3.3 V 3.3 V

输出电流(Max) 0.25 A - 200 mA

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

精度 ±2 % ±2 % ±2 %

输入电压 ≤16 V ≤16 V ≤16 V

供电电流 5 µA - -

长度 - - 6.7 mm

宽度 - - 3.7 mm

高度 - - 1.7 mm

封装 SOT-223-3 DFN-8 TO-261-4

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - - 2016/06/20

ECCN代码 - - EAR99
