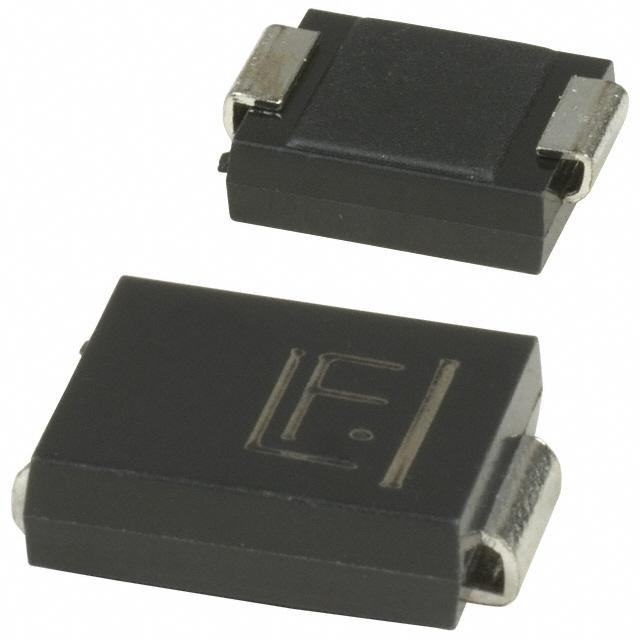

SMDJ48A-HR、SMDJ48A-HRA、SMDJ48A对比区别
型号 SMDJ48A-HR SMDJ48A-HRA SMDJ48A
描述 ESD 抑制器/TVS 二极管 3kW 48V Hi Rel 5% Uni-Directional单向 48V 3000WLITTELFUSE SMDJ48A 二极管, TVS, 3KW, 48V, 单向, DO-214AB
数据手册 ---
制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)
分类 二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 DO-214AB-2 DO-214AB DO-214AB-2
工作电压 - - 48 V
击穿电压 58.9 V - 56.1 V
电路数 - - 1
针脚数 - - 2
耗散功率 - - 3 kW
钳位电压 77.4 V 77.4 V 77.4 V
测试电流 1 mA 1 mA 1 mA
最大反向击穿电压 - - 58.9 V
脉冲峰值功率 3000 W 3000 W 3000 W
最小反向击穿电压 53.3 V 53.3 V 53.3 V
击穿电压 - 53.3 V 53.3 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -65 ℃
工作结温 -55℃ ~ 150℃ -55℃ ~ 150℃ -65℃ ~ 150℃
长度 - - 8.13 mm
宽度 - - 6.22 mm
高度 - - 2.62 mm
封装 DO-214AB-2 DO-214AB DO-214AB-2
工作温度 -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2014/12/17
ECCN代码 - EAR99 EAR99
