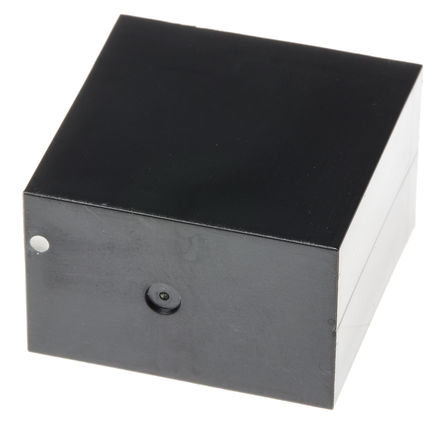

G4W-2214P-US-HP-DC12、JC2AF-DC12V-F对比区别

高亮显示差异参数

型号 G4W-2214P-US-HP-DC12 JC2AF-DC12V-F

描述 G4W 系列输入和输出（线圈和触点）之间的冲击脉冲耐电压为 10,000V 漏电距离 8mm（典型） 低功耗 (0.8W) 适用于电源切换 未密封双刀单掷 - 常开型，符合 TV-5 等级 未密封单刀单掷 - 常开型，符合 TV-8 等级 ### 认可UL, CSA### Omron广泛的变化1A 15A ， 10A 2A功率继电器高浪涌电流能力 Wide variation 1a 15A, 2a 10A power relays High inrush current capability

数据手册 --

制造商 Omron (欧姆龙) Panasonic (松下)

分类 功率继电器功率继电器

安装方式 Through Hole Through Hole

引脚数 6 -

封装 DIP -

额定电压(DC) 125 V -

额定电压(AC) 250 V -

触点类型 DPST-NO SPDT

功耗 800 mW -

触点额定电流 15 A -

线圈电压 12 VDC 12 VDC

线圈电流 66.7 mA 83.3 mA

线圈电阻 180 Ω 144 Ω

载流 15.0 A -

额定电流(Max) 15 A 10 A

线圈电压(DC) 12 V 12 V

线圈功率 800 mW -

额定功率(Max) 3.75 KVA -

开关电流(Max) 15 A -

工作温度(Max) 55 ℃ -

工作温度(Min) -25 ℃ -

接触电阻(Max) 30 mΩ -

长度 30.48 mm -

宽度 19.55 mm -

高度 30.48 mm -

封装 DIP -

触点材质 Silver Cadmium Oxide Silver Tin Oxide

工作温度 -25℃ ~ 55℃ -50℃ ~ 60℃

产品生命周期 Active Active

包装方式 Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

ECCN代码 EAR99 -

HTS代码 8536490075 -
