DG413DJ-E3、DG413DJZ、ADG413BNZ对比区别

高亮显示差异参数

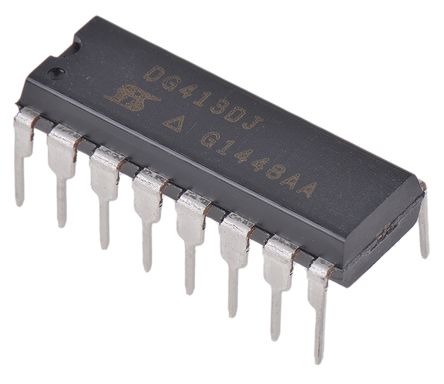

型号 DG413DJ-E3 DG413DJZ ADG413BNZ

描述 精密单片四路SPST CMOS模拟开关 Precision Monolithic Quad SPST CMOS Analog SwitchesINTERSIL  DG413DJZ  模拟开关, SPST, 1 放大器, 35 ohm, 5V 至 34V, DIP, 16 引脚ANALOG DEVICES  ADG413BNZ  模拟开关, 四通道, SPST, 4 放大器, 35 ohm, 10.8V 至 13.2V, ± 13.5V 至 ± 16.5V, DIP, 16 引脚

数据手册 ---

制造商 VISHAY (威世) Intersil (英特矽尔) ADI (亚德诺)

分类 模拟开关芯片模拟开关芯片模拟开关芯片

安装方式 Through Hole Through Hole Through Hole

引脚数 16 16 16

封装 PDIP-16 DIP-16 DIP-16

输出接口数 4 4 4

触点类型 - SPST SPST

供电电流 1 µA 100 pA 100 pA

电路数 - 4 4

通道数 4 1 4

针脚数 16 16 16

位数 - 4 4

耗散功率 0.47 W - 0.47 W

输入数 4 4 4

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

耗散功率(Max) 470 mW - 470 mW

电源电压(Max) - 15 V 16.5 V

电源电压(Min) - - 5 V

电源电压(DC) 44.0V (max) - -

漏源极电阻 25.0 Ω 35 Ω -

电源电压 44 V 5V ~ 34V -

长度 19.43 mm - 20.07 mm

宽度 7.87 mm - 6.35 mm

高度 4.45 mm 4.95 mm 3.3 mm

封装 PDIP-16 DIP-16 DIP-16

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃ (TA)

产品生命周期 Active Active Active

包装方式 Each Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free PB free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/06/15 2015/12/17

军工级 Yes - -

ECCN代码 EAR99 - EAR99
