DF13A-11P-1.25H(20)、DF13A-11P-1.25H(21)对比区别
型号 DF13A-11P-1.25H(20) DF13A-11P-1.25H(21)

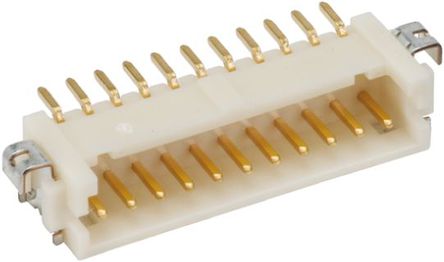

描述 CONN HEADER 11POS 1.25MM R/A TINHirose DF13 系列 1.25mm 节距微型直角表面安装引脚管座是薄型连接器 (3.6mm)，具有防磨擦盒式结构，设计巧妙，可防止错误插入，另外还具有防止焊接脱落的金属装置。 在这些 DF13 系列 1.25mm 节距微型直角表面安装引脚管座上，以 (20) 和 (21) 结尾的部件号为镀锡触点，以 (50) 和 (51) 结尾的部件号则为镀金触点。 DF 13 系列直角表面安装连接器管座还有很多应用，包括便携式 PC、摄像机和移动终端等等。额定电流 1A 电压额定值 150V 交流 工作温度范围 -35 至 +85°C ### 1.25mm 线到板 - Hirose DF13
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 插头插座插针
安装方式 Surface Mount Surface Mount
引脚间距 1.25 mm -
触点数 11 11
额定电流 - 1 A
绝缘电阻 - 500 MΩ
排数 1 1
针脚数 11 11
接触电阻 - <30mΩ @100mA
拔插次数 - 30
额定电流(Max) - 1 A
工作温度(Max) - 85 ℃
工作温度(Min) - -35 ℃
额定电压(Max) - 150 VAC
额定电压 - 150 V
接触电阻(Max) - 30 mΩ
极性 Male -
触点电镀 Tin -
高度 3.60 mm 3.6 mm
长度 15.4 mm -
宽度 5.00 mm -
引脚间距 1.25 mm -
外壳颜色 Beige Beige
触点材质 Brass Brass
工作温度 - -35℃ ~ 85℃
颜色 Beige -
外壳材质 Plastic -
产品生命周期 Obsolete Active
包装方式 Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
