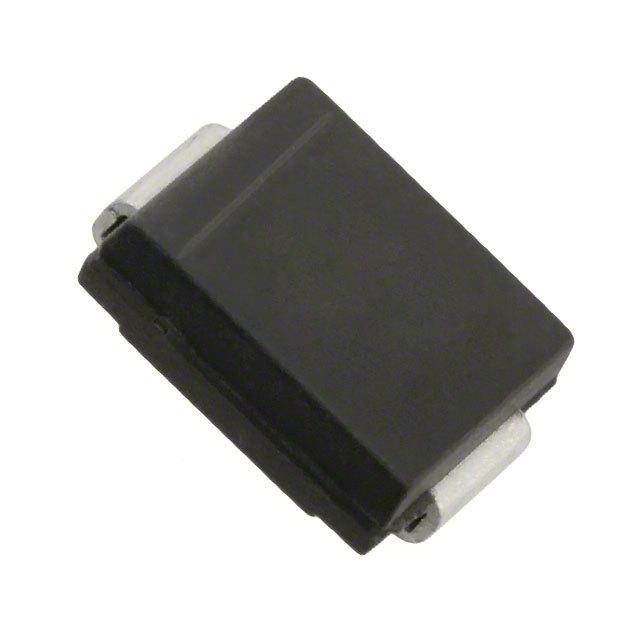

SMCJ8.0CA-13、SMCJ8V0CA、SMCJ8.0CA对比区别
型号 SMCJ8.0CA-13 SMCJ8V0CA SMCJ8.0CA
描述 ESD 抑制器/TVS 二极管 1500W 8.0V瞬态电压抑制器 Transient Voltage Suppressors硅雪崩二极管 - 1500W表面贴装型瞬态电压抑制器 Silicon Avalanche Diodes - 1500W Surface Mount Transient Voltage Supressors
数据手册 ---
制造商 Diodes (美台) Fairchild (飞兆/仙童) Littelfuse (力特)
分类 TVS二极管TVS二极管二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 2
封装 DO-214AB-2 DO-214AB-2 DO-214AB-2
额定电压(DC) 8.00 V 8.00 V 8.00 V
工作电压 8 V 8 V 8 V
额定功率 1.50 kW 1.50 kW 1.50 kW
击穿电压 8.89 V 8.89 V 9.36 V
电路数 - 1 -
钳位电压 13.6 V 13.6 V 13.6 V
最大反向电压（Vrrm） - 8V -
测试电流 - 1 mA 1 mA
最大反向击穿电压 - 9.83 V -
脉冲峰值功率 1500 W 1500 W 1500 W
最小反向击穿电压 8.89 V 8.89 V 8.89 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -65 ℃
工作结温 - 150 ℃ -
耗散功率 1.5 kW - 1.5 kW
击穿电压 - - 8.89 V
长度 7.11 mm 7.15 mm 8.13 mm
宽度 6.22 mm 6.22 mm 6.22 mm
高度 2.62 mm 2.45 mm 2.62 mm
封装 DO-214AB-2 DO-214AB-2 DO-214AB-2
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ -55℃ ~ 150℃ (TJ)
产品生命周期 Obsolete Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - 2015/06/15 -
ECCN代码 - EAR99 -
