M50-3150542、M50-3150542R、CLP-105-02-L-D对比区别

高亮显示差异参数

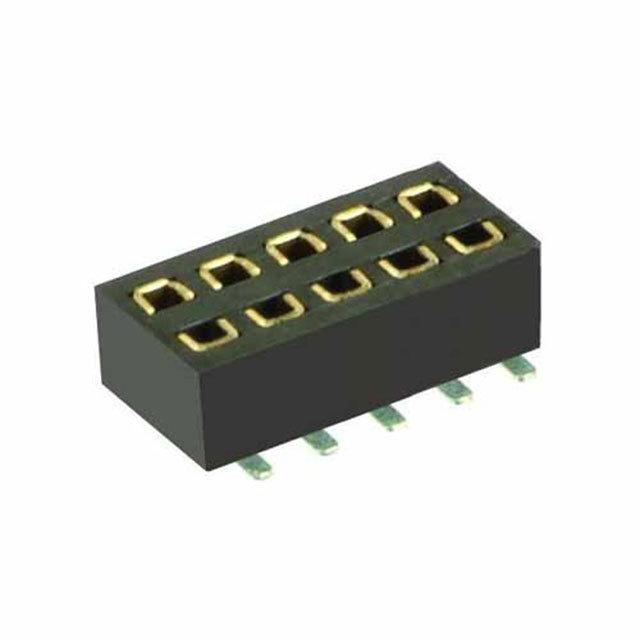

型号 M50-3150542 M50-3150542R CLP-105-02-L-D

描述 HARWIN  M50-3150542  板至板连接, 双路进入, Archer M50系列, 10 触点, 插座, 1.27 mm, 表面安装　, 2 排集管和线壳 05+05 DIL L/P SMT SKT 1400/RLSAMTEC  CLP-105-02-L-D  板至板连接, CLP系列, 10 触点, 插座, 1.27 mm, 表面安装　, 2 排

数据手册 ---

制造商 Harwin Harwin Samtec (申泰电子)

分类 插头插座插头插座板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

封装 - - -

引脚间距 1.27 mm - 1.27 mm

极性 Female Female Female

额定电流 1 A 1 A 1.75 A

排数 2 2 2

针脚数 10 10 10

触点数 10 - 10

触点电镀 Gold - Gold

拔插次数 - - 100

额定电流(Max) 1 A - 1.75 A

额定电压 - - 240VAC, 330VDC

接触电阻(Max) 20 mΩ - 10 mΩ

额定电压(AC) 500 V - -

绝缘电阻 1.00 GΩ - -

接触电阻 40.0 mΩ - -

封装 - - -

长度 6.75 mm - 6.78 mm

宽度 3.4 mm - 3.05 mm

高度 2.2 mm - 2.28 mm

引脚间距 1.27 mm - 1.27 mm

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -55℃ ~ 125℃

外壳颜色 Black - Black

颜色 Black - Black

外壳材质 - - Plastic

材质 Thermoplastic - -

产品生命周期 Active Active Active

包装方式 Tube - Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free 无铅 Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/12/17 - 2015/06/15

ECCN代码 - - EAR99
