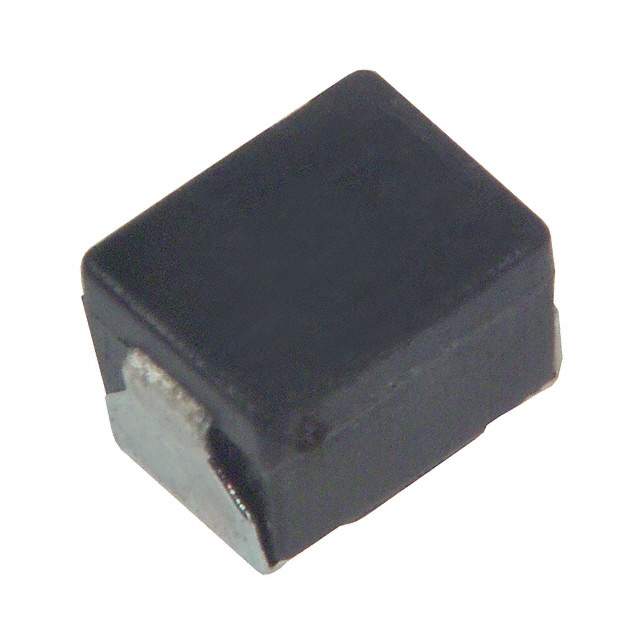

ELJ-NAR12MF、IMC1210EBR12M、IMC1210BNR12M对比区别

高亮显示差异参数

型号 ELJ-NAR12MF IMC1210EBR12M IMC1210BNR12M

描述 Inductor High Frequency Chip Wirewound 120nH 20% 25.2MHz 10Q-Factor Ferrite 240mA 670Mohm DCR 1210 T/R固定电感器 IMC-1210 .12 20% EB E3Ind Chip Molded Wirewound 120nH 20% 25.2MHz 30Q-Factor Powdered Iron 584mA 1210 Bulk

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Vishay Dale (威世达勒)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 - -

封装(公制) 3225 3225 3225

封装 1210 1210 1210

容差 ±20 % ±20 % ±20 %

电感 120 nH - -

自谐频率 400 MHz 500 MHz 500 MHz

Q值 10.0 - -

屏蔽 No - -

测试频率 100 MHz 25.2 MHz 25.2 MHz

电阻(DC） ≤670 mΩ ≤220 mΩ ≤220 mΩ

电阻(DC Max) 670 mΩ 15 mΩ -

额定电流 - 584 mA 584 mA

长度 3.20 mm 3.2 mm 3.2 mm

宽度 2.5 mm 2.5 mm 2.5 mm

高度 2.4 mm - -

封装(公制) 3225 3225 3225

封装 1210 1210 1210

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC - -

ECCN代码 EAR99 - -

HTS代码 8504508000 - -
