LT1339ISW#PBF、LT1339CSW#PBF、LT1339ISW#TRPBF对比区别

高亮显示差异参数

型号 LT1339ISW#PBF LT1339CSW#PBF LT1339ISW#TRPBF

描述 LINEAR TECHNOLOGY  LT1339ISW#PBF  直流/直流控制器, 高功率, 9V至60V, 1路输出, 同步降压, 150kHz, WSOIC-20LINEAR TECHNOLOGY  LT1339CSW#PBF  直流/直流控制器, 高功率, 9V至60V, 1路输出, 同步降压, 150kHz, WSOIC-20开关稳压器 High Pwr Synch DC/DC Controller

数据手册 ---

制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) Linear Technology (凌力尔特)

分类 DC/DC转换器DC/DC转换器稳压芯片

安装方式 Surface Mount Surface Mount -

引脚数 20 20 20

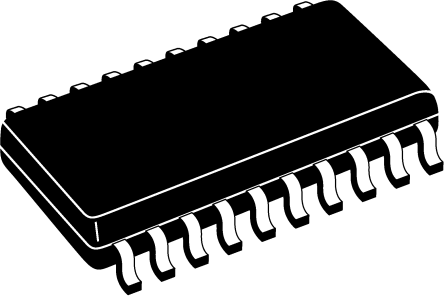

封装 SOIC-20 SOIC-20 SOIC-20

频率 150 kHz 150 kHz -

电源电压(DC) 9.00V (min) 9.00V (min) -

输出接口数 1 1 1

输出电压 1.25V ~ 54V 5 V -

输出电流 65 mA 30 A 30 A

针脚数 20 20 -

开关频率 150 kHz 150 kHz 150 kHz

占空比 90 % 90 % -

输入电压(Max) 60 V 60 V 60 V

输入电压(Min) 9 V 9 V 9 V

输出电压(Min) 1.25 V 1.25 V -

输出电流(Max) 65 mA 65 mA -

最大占空比 0.9 0.9 0.9

工作温度(Max) 85 ℃ 70 ℃ 85 ℃

工作温度(Min) -40 ℃ 0 ℃ -40 ℃

电源电压(Max) 60 V 60 V -

电源电压(Min) 9 V 9 V -

输入电压 9V ~ 60V 9V ~ 60V 9V ~ 60V

长度 13.01 mm 13.01 mm -

宽度 7.595 mm 7.595 mm -

高度 2.337 mm 2.337 mm -

封装 SOIC-20 SOIC-20 SOIC-20

工作温度 -40℃ ~ 85℃ 0℃ ~ 70℃ (TA) -40℃ ~ 85℃ (TA)

产品生命周期 Active Unknown Active

包装方式 Cut Tape (CT) Each Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/12/17 2015/12/17 -

ECCN代码 EAR99 - -
