10114829-10105LF、DF13-5P-1.25DSA、53047-0510对比区别

高亮显示差异参数

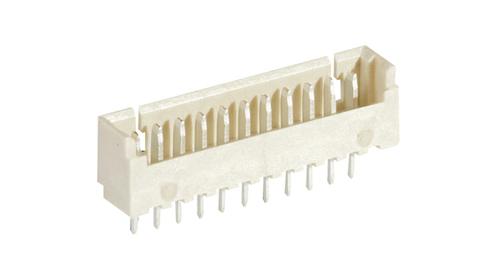

型号 10114829-10105LF DF13-5P-1.25DSA 53047-0510

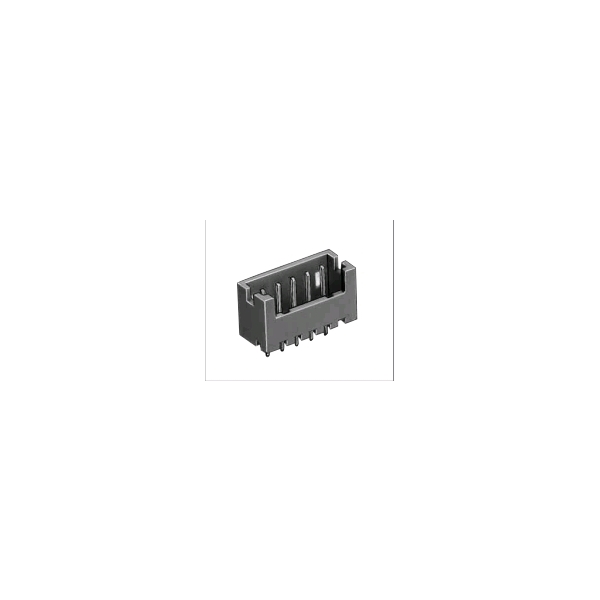

描述 集管和线壳 WTB 1.25 WAFER 180 DIPHIROSE(HRS)  DF13-5P-1.25DSA  线至板连接器, DF13系列, 5 触点, 针座, 1.25 mm, 通孔安装, 1 排90° PCB 插头一系列 Molex PicoBlade 53048 系列通孔管座。 ### 1.25mm 线到板 - Molex PicoBlade™最大工作电压 | 125V a.c. ---|--- 最大电流 | 1A（0.8A 于 32a.w.g.） 触点材料 | 镀锡磷青铜 绝缘材料 | 尼龙或者聚酯   | UL94V-O 等级 绝缘电阻 | 最小 1000MΩ 触点电阻 | 最大 20mΩ 额定温度 | -40° 到 +85°C 建议印刷电路板孔直径 | 0.5mm

数据手册 ---

制造商 FCI Electronics (法马通) Hirose Electric (广濑) Molex (莫仕)

分类 板对板连接器线对板连接器线对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - ThroughHole -

引脚间距 - 1.25 mm 1.25 mm

引脚数 5 - -

触点数 5 5 5

极性 Male Male Male

触点电镀 Tin Tin Tin

额定电流 1 A 1 A 1 A

绝缘电阻 - 500 MΩ 100 MΩ

排数 1 1 1

针脚数 5 5 5

接触电阻 - <30mΩ @100mA -

拔插次数 - 30 30

额定电流(Max) 1 A 1 A 1A/触头

工作温度(Max) - 85 ℃ 85 ℃

工作温度(Min) - -35 ℃ -40 ℃

额定电压(Max) - 150 VAC 125 V

额定电压 125 V 150 V 125 V

接触电阻(Max) 20 mΩ 30 mΩ 20 mΩ

额定电压(DC) - - 125 V

额定电压(AC) - - 125 V

灼热丝测试标准 - - Non-Compliant

无卤素状态 - - Not Low Halogen

方向 - - Vertical

电路数 - - 5

易燃性等级 - - UL 94 V-0

长度 - 7.9 mm 8 mm

宽度 - 3.4 mm 3.2 mm

高度 - 4.3 mm 4.2 mm

封装 - ThroughHole -

引脚间距 - 1.25 mm 1.25 mm

接插高度 - - 5.20 mm

外壳颜色 Natural Beige off-white

颜色 - Beige Natural

触点材质 Phosphor Bronze Brass Phosphor Bronze

材质 - Polyamide (PA) -

工作温度 -40℃ ~ 105℃ -35℃ ~ 85℃ -40℃ ~ 85℃

外壳材质 - Plastic Nylon

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Bulk Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2014/06/16 2019/07/16

ECCN代码 EAR99 - -
