DF14-20P-1.25H(55)、DF14-20P-1.25H(26)、DF14-20P-1.25H(50)对比区别

高亮显示差异参数

型号 DF14-20P-1.25H(55) DF14-20P-1.25H(26) DF14-20P-1.25H(50)

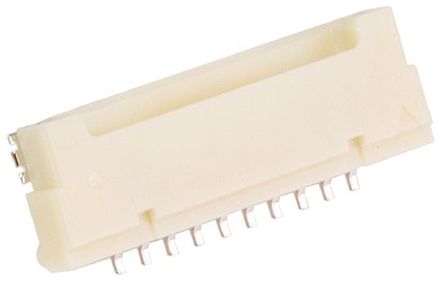

描述 HIROSE(HRS)  DF14-20P-1.25H(55)  线至板连接器, DF14系列, 20 触点, 针座, 1.25 mm, 表面安装　, 1 排DF14 系列 20 位置 1.25 mm 间距 直角 表面贴装 插头CONN HEADER 20POS 1.25MM R/A SMD

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 线对板连接器插头插座板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

封装 - SMD -

引脚间距 1.25 mm 1.25 mm 1.25 mm

触点数 20 20 20

触点电镀 Gold Tin Gold

额定电流 1 A 1 A -

绝缘电阻 500MΩ @100VDC 500 MΩ -

排数 1 1 1

针脚数 20 20 20

接触电阻 <30mΩ @100mA <30mΩ @100mA -

额定电流(Max) - 1 A -

工作温度(Max) - 85 ℃ -

工作温度(Min) - -35 ℃ -

额定电压(Max) - 150 VAC -

额定电压 150 V 150 V -

接触电阻(Max) - 30 mΩ -

极性 Male - Male

长度 29.95 mm 29.95 mm 29.95 mm

宽度 5.7 mm 5.7 mm 5.7 mm

高度 2.5 mm 2.5 mm 2.5 mm

封装 - SMD -

引脚间距 1.25 mm 1.25 mm 1.25 mm

外壳颜色 Beige Beige Beige

颜色 Beige Beige -

触点材质 Brass Brass Brass

材质 Polyamide (PA) Polyamide (PA) -

工作温度 -35℃ ~ 85℃ -35℃ ~ 85℃ -

外壳材质 Plastic Plastic Plastic

产品生命周期 Active Active Obsolete

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2014/06/16 - -
