ELJ-EA221KF、NLFV32T-221K-EF、SP1210R-224K对比区别

高亮显示差异参数

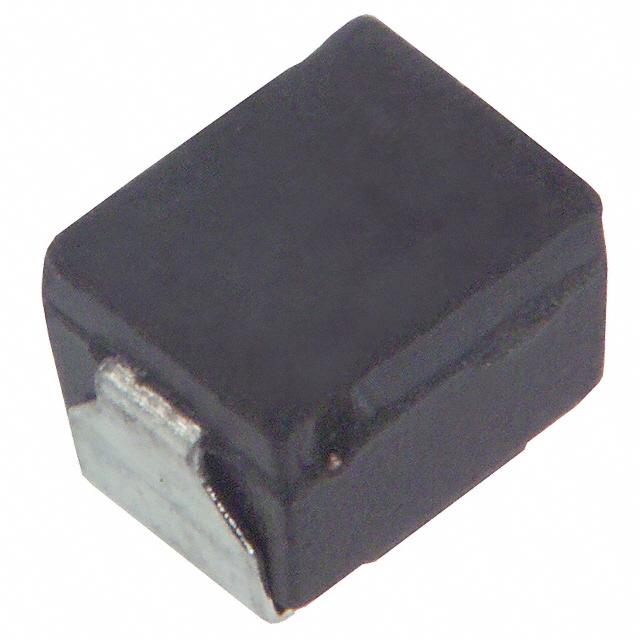

型号 ELJ-EA221KF NLFV32T-221K-EF SP1210R-224K

描述 Inductor Chip Shielded Wirewound 220uH 10% 796kHz 20Q-Factor Ferrite 35mA 5.5Ω DCR 1210 T/RTDK  NLFV32T-221K-EF  表面贴装高频电感器, NLFV系列, 220 µH, ± 10%, 1210 [3225 公制], 7 MHz, 5.1 ohmFixed Inductors 220uH 12.7Ω 113mA 10%

数据手册 ---

制造商 Panasonic (松下) TDK (东电化) API Delevan

分类 电感贴片电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 3225 3225 3225

封装 1210 1210 1210

引脚数 - 2 -

额定电流 35 mA 40 mA 100 mA

容差 ±10 % ±10 % ±10 %

电感 220 μH 220 µH 220 µH

测试频率 796 kHz 796 kHz 100 kHz

电阻(DC） ≤5.5 Ω ≤6.12 Ω ≤20.7 Ω

电阻(DC Max) - 5.1 Ω 12.7 Ω

自谐频率 5 MHz 7 MHz -

屏蔽 No - -

电感公差 ±10 % ±10 % -

产品系列 - NLFV-EF -

额定电流(DC) - 40 mA -

工作温度(Max) - 105 ℃ -

工作温度(Min) - -40 ℃ -

长度 3.2 mm 3.2 mm 3.2 mm

宽度 2.5 mm 2.5 mm 2.5 mm

封装(公制) 3225 3225 3225

封装 1210 1210 1210

高度 2.2 mm 2.2 mm -

工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -55℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Cut Tape (CT) Cut Tape (CT) Tape & Reel (TR)

最小包装 - 2000 -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

ECCN代码 - EAR99 -
