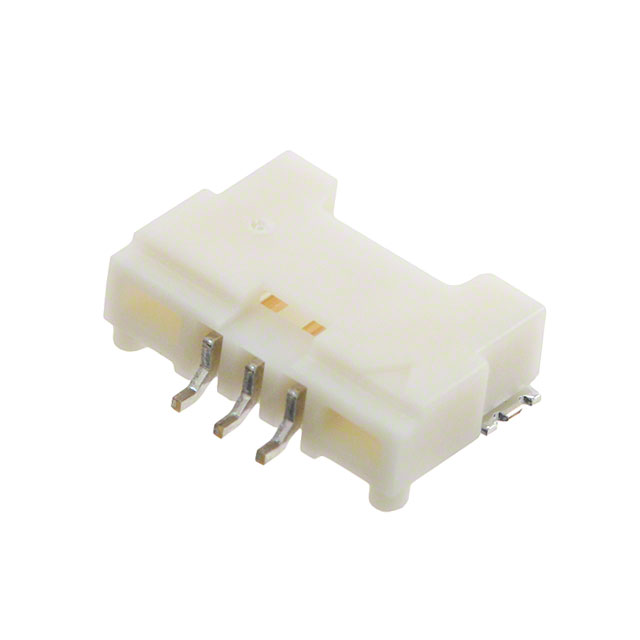

DF14-3P-1.25H(55)、DF14-3P-1.25H(56)对比区别

高亮显示差异参数

型号 DF14-3P-1.25H(55) DF14-3P-1.25H(56)

描述 Hirose 1.25mm 节距超薄型直角表面安装引脚管座1.25mm 节距超薄型直角表面安装引脚管座，带米色 UL94V-0 聚酰胺外壳和镀锡或镀金触点。 后缀带 (25) 的部件号具有镀锡触点，后缀带 (55) 的部件号具有镀金触点。 部件号 DF14A-xxP-125H 具有安装凸台。米色引脚管座，UL94V-0 ### 1.25mm 超薄型压接连接器 - Hirose DF14集管和线壳 HDR 3POS 1.25MM R/A SMT

数据手册 --

制造商 Hirose Electric (广濑) Hirose Electric (广濑)

分类 插针板对板连接器

安装方式 Surface Mount Solder

引脚间距 1.25 mm -

触点数 3 -

极性 Male Male

触点电镀 Gold -

额定电流 1 A -

绝缘电阻 500MΩ @100VDC -

排数 1 1

针脚数 3 3

接触电阻 <30mΩ @100mA -

额定电压 150 VAC -

工作温度(Max) - 85 ℃

工作温度(Min) - -35 ℃

长度 8.7 mm 5.7 mm

宽度 5.7 mm 5.7 mm

高度 2.5 mm 2.5 mm

引脚间距 1.25 mm -

外壳颜色 Beige Beige

颜色 Beige Beige

触点材质 Copper Alloy Brass

外壳材质 Plastic -

工作温度 - -35℃ ~ 85℃

产品生命周期 Obsolete Active

包装方式 Tube -

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free
