ACM2520-801-3P、ACM4532-102-3P-T001、ACM2520-801-3P-T002对比区别

高亮显示差异参数

型号 ACM2520-801-3P ACM4532-102-3P-T001 ACM2520-801-3P-T002

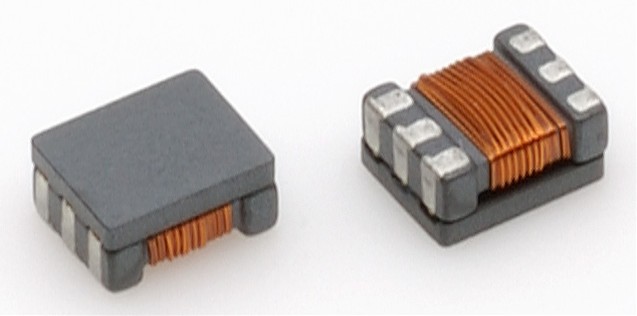

描述 acm2520-801-3p 共模电感 2520-801Ind Common Mode Filter Wirewound 1KΩ 100MHz Ferrite 200mA 1812 T/RACM 系列 1008 800 Ohm 0.15 A 1.6 Ohm DCR 20 V SMD 共模扼流圈

数据手册 ---

制造商 TDK (东电化) TDK (东电化) TDK (东电化)

分类 扼流圈扼流圈扼流圈

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 6 4 6

封装(公制) - 4532 -

封装 1008 1812 1008

频率 - 100 MHz -

额定电压(DC) 20 V 20 V 20 V

自谐频率 - 100 MHz -

电阻 1.60 Ω 600 mΩ 800 Ω

共振频率 - 100 MHz -

测试频率 100 MHz 100 MHz 100 MHz

电阻(DC） 1.6 Ω ≤600.0 mΩ 1.6 Ω

额定电流(Max) 150 mA 200 mA 150 mA

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -25 ℃ -40 ℃

额定电压 20 VDC 20 VDC 20 VDC

电阻(DC Max) 1.6 Ω 600 mΩ 1.6 Ω

额定电流 - - 150 mA

长度 2.5 mm 4.5 mm 2.5 mm

宽度 2.0 mm 3.2 mm 2 mm

高度 1.2 mm 2.3 mm 1.2 mm

封装(公制) - 4532 -

封装 1008 1812 1008

工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Obsolete Active

包装方式 - Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99

HTS代码 - - 8532240020
