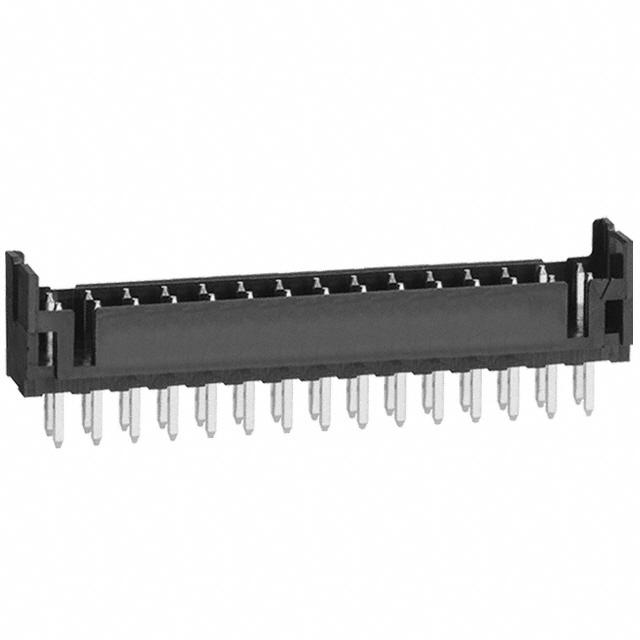

DF11-30DP-2DSA(01)、DF11-30DP-2DSA(20)、DF11-30DP-2DSA(24)对比区别

高亮显示差异参数

型号 DF11-30DP-2DSA(01) DF11-30DP-2DSA(20) DF11-30DP-2DSA(24)

描述 线至板连接器, 2 mm, 30 触点, 针座, DF11 Series, 通孔安装, 2 排Conn Shrouded Header HDR 30POS 2mm Solder ST Thru-HoleUL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚数 - - 30

引脚间距 2.00 mm 2.00 mm 2.00 mm

触点数 30 30 30

极性 Male Male Male

触点电镀 Gold Tin Tin

额定电流 2 A - 2 A

绝缘电阻 1000MΩ @500VDC - 1000MΩ @500VDC

排数 2 2 2

易燃性等级 - - UL 94 V-0

针脚数 30 30 30

接触电阻 <30mΩ @100mA - <30mΩ @100mA

拔插次数 - - 30

额定电压 250 V - 250 V

长度 32 mm 32 mm 32 mm

宽度 5 mm 5 mm 5 mm

高度 6.6 mm 6.6 mm 6.6 mm

引脚间距 2.00 mm 2.00 mm 2.00 mm

外壳颜色 Black Black Black

颜色 Black - Black

触点材质 Brass Brass Brass

材质 - - Polyamide (PA)

工作温度 -30℃ ~ 85℃ - -30℃ ~ 85℃

外壳材质 Plastic Plastic Plastic

产品生命周期 Active Obsolete Active

包装方式 Bulk Tube Tube

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

REACH SVHC标准 - - No SVHC
