2000P-60G-220-01、DF12(5.0)-60DP-0.5V(86)、DF12(3.0)-60DP-0.5V(86)对比区别

高亮显示差异参数

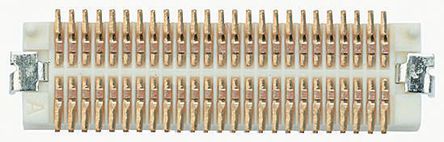

型号 2000P-60G-220-01 DF12(5.0)-60DP-0.5V(86) DF12(3.0)-60DP-0.5V(86)

描述 MULTICOMP 2000P-60G-220-01 Stacking Board Connector, 3-5mm Height, 60Contacts, Plug, 0.5mm, Surface Mount, 2Rows0.5mm Hirose SMT 板对板双排连接器 - DF12 系列DF12 系列直向、SMT 安装、超微型板对板、双排管座和插座连接器，具有 0.5mm 触点节距，提供各种堆叠高度。 这些 0.5mm 印刷电路板安装双排连接器具有 UL94V-0 聚酰胺主体和镀金触点。 提供印刷电路板保持硬件和定位支柱 •镀金触点 ### 注DF12 表面安装管座和插座连接器配接后的堆叠高度： **DF12(3.0)-xxxx-xxxx** 堆叠高度为 3mm** DF12(3.5)-xxxx-xxxx** 堆叠高度为 3.5mm** DF12(4.0)-xxxx-xxxx** 堆叠高度为 4.0mm** DF12(5.0)-xxxx-xxxx** 堆叠高度为 5.0mm 如果未引起括号中的数字，则堆叠高度将为 3.5 至 5.0mm。 这些 DF12 表面安装板对板管座连接器具有板导轴和金属固定件，可用于焊接固定。### 0.5mm 板到板 - HiroseHIROSE(HRS)  DF12(3.0)-60DP-0.5V(86)  堆叠板连接器, 3mm高, DF12系列, 60 触点, 针座, 0.5 mm, 表面安装　, 2 排

数据手册 ---

制造商 Multicomp Hirose Electric (广濑) Hirose Electric (广濑)

分类 连接器与适配器板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

封装 - SMD SMD

引脚间距 - 500 µm 500 µm

触点数 60 60 60

极性 Male Male Male

触点电镀 Gold Gold Gold

额定电压(AC) 50.0 V 50.0 V 50.0 V

额定电流 500 mA 0.3 A 300 mA

绝缘电阻 100 MΩ 500 MΩ 500 MΩ

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0

针脚数 - 60 60

接触电阻 30.0 mΩ <50mΩ @100mA <50mΩ @100mA

拔插次数 - 50 50

额定电流(Max) - 0.3 A 0.3 A

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - -45 ℃ -45 ℃

额定电压(Max) - 50 VAC 50 VAC

额定电压 - 50 VAC 50 VAC

接触电阻(Max) - 50 mΩ 50 mΩ

长度 - 18.0 mm 18 mm

宽度 - 4.6 mm 3.8 mm

高度 - 4.3 mm 2.3 mm

封装 - SMD SMD

引脚间距 - 500 µm 500 µm

外壳颜色 - Beige Beige

颜色 - Beige Beige

触点材质 Phosphor Bronze Phosphor Copper Phosphor Copper

绝缘材质 - Nylon Nylon

工作温度 - -45℃ ~ 125℃ -45℃ ~ 125℃

外壳材质 - Plastic Plastic

产品生命周期 Unknown Active Active

包装方式 - Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 - 2014/06/16
