MMZ2012S400AT、MMZ2012S400AT000、MMZ2012S400A对比区别

高亮显示差异参数

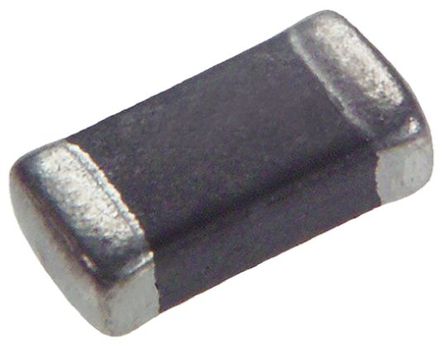

型号 MMZ2012S400AT MMZ2012S400AT000 MMZ2012S400A

描述 TDK 0805 MMZ2012 系列多层片式磁珠扼流圈尺寸标准化，以便自动组装设备使用，无择优取向 电镀端子电极可容纳回流焊接。 完全单片结构可提供高可靠性 闭合磁路结构，允许高密度安装，同时可防止电路之间的串扰 低直流电阻电极结构，可防止电功耗浪费。 应用包括消除手机、PC、笔记本电脑、电视，TV 调谐器、STB、音频播放器、DVD、DSC、DVC、游戏机、数码相框、汽车导航系统，PDN 等的信号线路噪声。 ### 表面安装 0805 电感器（扼流圈）TDK  MMZ2012S400AT000  铁氧体片式磁芯, SMD, 40Ω, 1AFerrite Beads Multi-Layer 40Ω 25% 100MHz 1A 100mOhm DCR 0805

数据手册 ---

制造商 TDK (东电化) TDK (东电化) TDK (东电化)

分类 铁氧体铁氧体铁氧体

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 2012 - 2012

封装 0805 0805 0805

频率 - - 100 MHz

额定电流 - - 1 A

屏蔽 - - No

测试频率 100 MHz 100 MHz 100 MHz

电阻(DC） - 0.1 Ω ≤100 mΩ

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

电阻(DC Max) 0.1 Ω 0.1 Ω 0.1 Ω

额定电流(Max) - 1 A -

额定电流(DC) - 1 A -

长度 2 mm - 2 mm

宽度 1.25 mm - 1.25 mm

高度 0.85 mm 1.05 mm 1.05 mm

封装(公制) 2012 - 2012

封装 0805 0805 0805

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

最小包装 - 4000 -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

ECCN代码 - - EAR99

HTS代码 - - 8504508000

工作温度 - -55℃ ~ 125℃ -
