IXTK46N50L、IXTX46N50L、IXFH42N50P2对比区别
型号 IXTK46N50L IXTX46N50L IXFH42N50P2
描述 N-Channel Power MOSFET, IXYS Linear seriesN-Channel Power MOSFETs designed specifically for linear operation. These devices feature extended Forward Bias Safe Operating Area (FBSOA) for increased ruggedness and reliability.### MOSFET 晶体管，IXYSIXYS 的一系列高级离散电源 MOSFET 设备Trans MOSFET N-CH 500V 46A 3Pin(3+Tab) PLUS 247N沟道 500V 42A
数据手册 ---
制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3

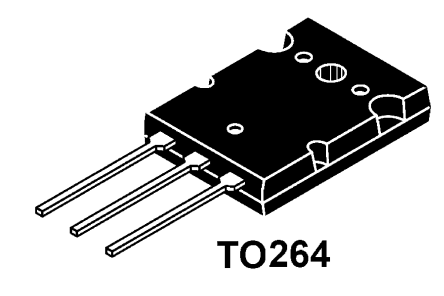

封装 TO-264-3 TO-247-3 TO-247-3
通道数 - 1 1
漏源极电阻 - 160 mΩ 145 mΩ
极性 N-CH - N-CH
耗散功率 700 W 700 W 830 W
漏源极电压(Vds) 500 V 500 V 500 V
漏源击穿电压 - 500 V 500 V
连续漏极电流(Ids) 46A - 42A
上升时间 50 ns 50 ns 12 ns
输入电容(Ciss) 7000pF @25V(Vds) 7000pF @25V(Vds) 5300pF @25V(Vds)
下降时间 42 ns 42 ns 9 ns
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ 55 ℃ -55 ℃
耗散功率(Max) 700W (Tc) 700W (Tc) 830W (Tc)
阈值电压 6 V 6 V -
额定功率(Max) 700 W 700 W -
封装 TO-264-3 TO-247-3 TO-247-3
长度 19.96 mm 16.13 mm -
宽度 5.13 mm 5.21 mm -
高度 26.16 mm 21.34 mm -
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
