AQW214EAX、AQW214EAZ、AQW214EA对比区别

高亮显示差异参数

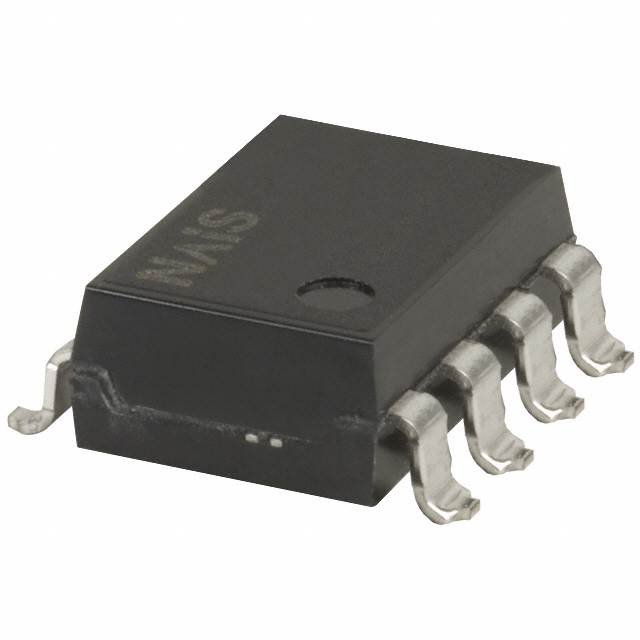

型号 AQW214EAX AQW214EAZ AQW214EA

描述 AQW Photomos 系列 8 引脚 表面贴装 400 V 0.1 A 50 Ohm 2 通道 固态继电器AQW Photomos 系列 0.1 A 400 V 50 Ohm 表面贴装 2 通道 固态继电器 - DIP-8AQW Photomos 系列 0.1 A 400 V 50 Ohm 表面贴装 双通道 固态继电器 - DIP-8

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) Panasonic (松下)

分类 固态继电器固态继电器固态继电器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 -

封装 SMD-8 DIP-8 SMD-8

输出电压 0V ~ 400V 0V ~ 400V 0V ~ 400V

输出电流 ≤100 mA 300 mA ≤100 mA

触点类型 DPST-NO - DPST-NO

负载电流 100 mA 100 mA 100 mA

输入电流 50 mA 50 mA 50 mA

隔离电压 1.5 kV 1500 v 1.5 kV

正向电流 1.2 mA 50 mA 1.2 mA

输入电压 1.14 VDC 1.14 VDC 1.14 VDC

正向电压 - 1.5 V -

耗散功率 - 850 mW -

输入电压(Max) - 1.5 V -

输出电压(Max) - 400 V -

输出电流(Max) - 0.3 A -

输入电流(Min) - 50 mA -

击穿电压 - 3 V -

负载电流(Min) - 0.1 mA -

工作温度(Max) - 85 ℃ 85 ℃

工作温度(Min) - -40 ℃ 40 ℃

耗散功率(Max) - 850 mW -

上升时间 - - 500 µs

长度 9.86 mm 9.86 mm 9.86 mm

宽度 6.4 mm 6.4 mm 6.4 mm

高度 2.90 mm 2.9 mm 2.9 mm

封装 SMD-8 DIP-8 SMD-8

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 EAR99 EAR99 EAR99
