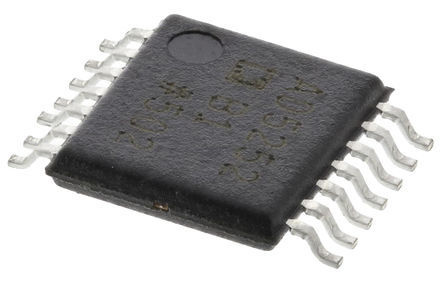

AS5047D-ATSM、AS5047D-ATST对比区别
描述 AS5047D 14 位磁性旋转位置传感器，ams AGAS5047D 是高分辨率旋转位置传感器，用于在完整的 360 度范围内进行快速、绝对角度测量。 集成电路是 14 位轴上磁性旋转位置传感器，具有 11 位十进制和二进制增量脉冲计数。DAEC 动态角度误差补偿 14 位内核分辨率 ABI 可编程十进制和二进制脉冲计数：500、400、300、200、100、50、25、8、512、256 ppr（每次旋转脉冲数） 零位，配置可编程 独立输出接口：SPI、ABI、UVW、PWM ### 位置和移动传感器，ams AG板机接口霍耳效应/磁性传感器 14-Bit Magnetic Snsr 11-Bit ABI Program
数据手册 --
制造商 AMS (奥地利微电子) AMS (奥地利微电子)
分类 地磁传感器编码器
安装方式 Surface Mount Surface Mount
引脚数 14 14
封装 TSSOP-14 TSSOP-14
供电电流 15 mA -
耗散功率 150 mW -
输出电流(Max) 4 mA -
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃
电源电压 4.5V ~ 5.5V -
电源电压(Max) 5.5 V -
电源电压(Min) 3 V -
长度 5.1 mm -
宽度 4.5 mm -
高度 1.05 mm -
封装 TSSOP-14 TSSOP-14
工作温度 -40℃ ~ 125℃ -
产品生命周期 Unknown Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
ECCN代码 EAR99 EAR99
