L-07C22NJV6T、MLK1005S22NJ、MLK1005S2N2S对比区别

高亮显示差异参数

型号 L-07C22NJV6T MLK1005S22NJ MLK1005S2N2S

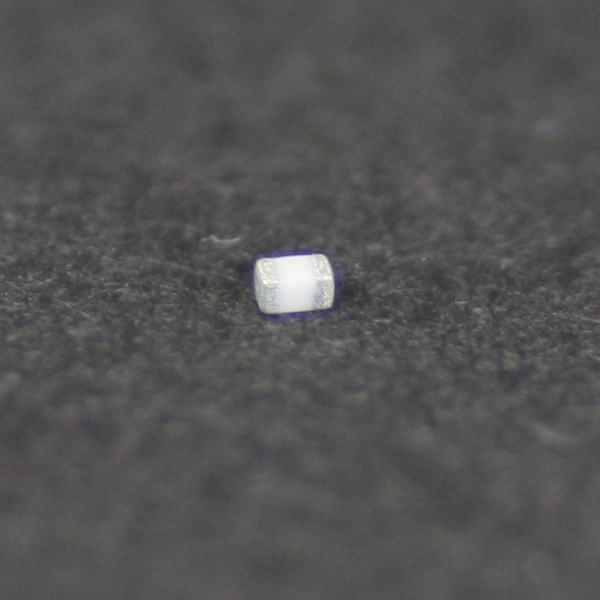

描述 0402 22nH ±5% 200mATDK  MLK1005S22NJ  高频电感, 22nH, 200mA, 5%, 4.4GHZTDK  MLK1005S2N2S  表面贴装高频电感器, MLK系列, 2.2 nH, ± 0.3nH, 0402 [1005 公制], 8 GHz, 0.18 ohm

数据手册 ---

制造商 Johanson Technology (约翰逊) TDK (东电化) TDK (东电化)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装(公制) 1005 1005 -

封装 0402 0402 0402

额定电流 200 mA - -

容差 ±5 % - -

电感 22 nH 22 nH 2.2 nH

自谐频率 2.1 GHz 3500 MHz 8000 MHz

Q值 8.0 7.0 6.0

电感公差 ±5 % ±5 % ±0.3 nH

测试频率 100 MHz 100 MHz 100 MHz

电阻(DC） ≤800 mΩ ≤700.0 mΩ 0.18 Ω

额定电流(DC) 200 mA 200 mA 500 mA

工作温度(Max) 100 ℃ 125 ℃ 125 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

电阻(DC Max) 0.8 Ω 0.7 Ω 0.18 Ω

电阻 - 460 mΩ 80.0 mΩ

共振频率 - 4.40 GHz 9.60 GHz

屏蔽 - No No

长度 1 mm 1.0 mm 1 mm

宽度 0.5 mm 0.5 mm 0.5 mm

高度 0.6 mm 0.6 mm 0.6 mm

封装(公制) 1005 1005 -

封装 0402 0402 0402

工作温度 -40℃ ~ 100℃ -55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

ECCN代码 - - EAR99

HTS代码 - - 8532240020
