VN808CM-E、VN808CMTR-E、VN808CM对比区别

高亮显示差异参数

型号 VN808CM-E VN808CMTR-E VN808CM

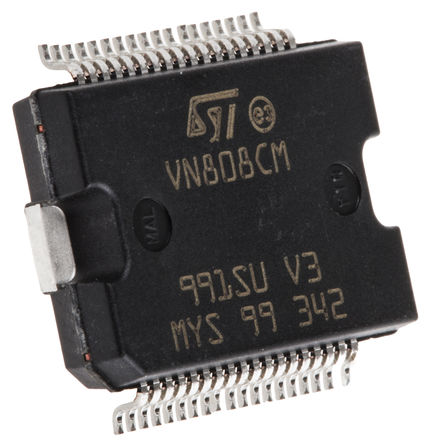

描述 STMICROELECTRONICS  VN808CM-E  芯片, 高压侧驱动器, 八通道, 36POWERSOVN808CM-E系列 45 V 12 mA 表面贴装 八通道 高边驱动器 - PowerSO-36低阈值八路高端驱动器 LOW THRESHOLD OCTAL HIGH SIDE DRIVER

数据手册 ---

制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)

分类 电源管理FET驱动器FET驱动器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 36 36 36

封装 PowerSO-36 PowerSO-36 BSSOP-36

输出接口数 8 8 8

输出电流 700 mA 0.7 A -

供电电流 12 mA 12 mA 4.00 mA

针脚数 - 36 -

耗散功率 96000 mW 96 W -

输出电流(Max) 700 mA 700 mA 700 mA

输出电流(Min) 1 A 0.7 A -

输入数 4 4 -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

耗散功率(Max) 96000 mW 96000 mW -

电源电压 10.5V ~ 45V 10.5V ~ 45V -

输入电压 5.5 V 5.5 V -

电源电压(DC) 10.5V (min) - 45.0V (max)

通道数 8 - 8

漏源极电阻 - - 280 mΩ

输入电压(Max) 45 V - -

电源电压(Max) 45 V - -

电源电压(Min) 10.5 V - -

长度 16 mm 15.9 mm -

宽度 11.1 mm 11 mm -

封装 PowerSO-36 PowerSO-36 BSSOP-36

高度 3.3 mm - -

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active Unknown

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -

ECCN代码 EAR99 EAR99 EAR99
