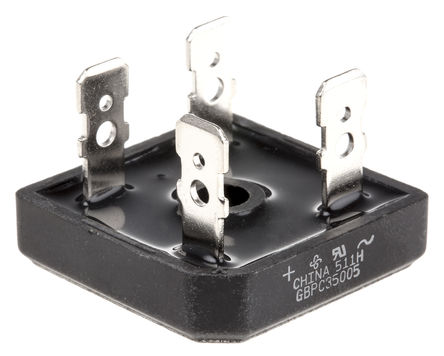

GBPC35-005、GBPC35005、GBPC35005-E4对比区别

高亮显示差异参数

型号 GBPC35-005 GBPC35005 GBPC35005-E4

描述 35A Glass Passivated Bridge RectifierGBPC35 系列 600 V 35 A 快速终端 桥式整流器 - GBPC-4Bridge Rectifiers with Push-on Terminals, GBPC35 Series, Vishay SemiconductorHigh Current 35 Amperes Universal, 3-way terminals: Push-on, wrap around or solder Glass passivated chip junction Low thermal resistance ### 认可UL E54214 ### 桥式整流器 - Vishay Semiconductor桥式整流器将交流 (AC) 输入转换为直流 (DC) 输出，用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。

数据手册 ---

制造商 Taitron Fairchild (飞兆/仙童) Vishay Semiconductor (威世)

分类 桥式整流器功率二极管

安装方式 - Screw Quick Connect

引脚数 - 4 4

封装 - Square-4 -

额定电压(DC) - 50.0 V -

额定电压(AC) - 35.0 V -

额定电流 - 35.0 A 35.0 A

电容 - 180 pF -

输出电流 - ≤35.0 A -

正向电压 - 1.1V @17.5A 50.0 V

耗散功率 - 83.3 W -

正向电流 - 35 A -

最大正向浪涌电流（Ifsm） - 400 A 400 A

输出电流(Max) - 35 A -

正向电压(Max) - 1.1 V -

工作温度(Max) - 150 ℃ 150 ℃

工作温度(Min) - -55 ℃ -55 ℃

耗散功率(Max) - 83300 mW -

宽度 - 29 mm 28.8 mm

高度 - 11.23 mm 7.62 mm

封装 - Square-4 -

长度 - - 28.8 mm

工作温度 - -55℃ ~ 150℃ -

产品生命周期 Active Active Active

包装方式 - Bulk -

RoHS标准 RoHS Compliant Non-Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC版本 - 2015/06/15 -

ECCN代码 - EAR99 -
