DF11-22DP-2DSA(20)、DF11-22DP-2DSA(01)、DF11-22DP-2DSA(24)对比区别
型号 DF11-22DP-2DSA(20) DF11-22DP-2DSA(01) DF11-22DP-2DSA(24)

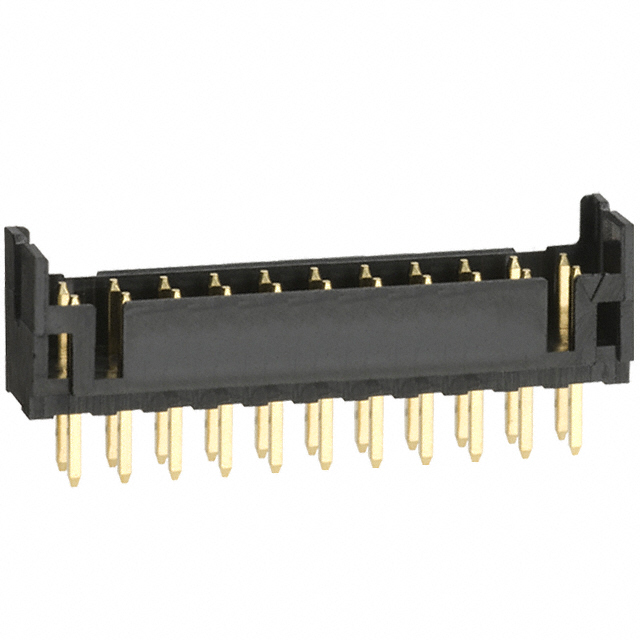

描述 Conn Shrouded Header HDR 22POS 2mm Solder ST Thru-Hole线至板连接器, 2 mm, 22 触点, 针座, DF11 Series, 通孔安装, 2 排UL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器线对板连接器插针
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.00 mm 2.00 mm 2.00 mm
触点数 22 22 22
极性 Male Male Male
触点电镀 Tin Gold Tin
额定电流 - 2 A 2 A
绝缘电阻 - 1000MΩ @500VDC 1000MΩ @500VDC
排数 2 2 2
易燃性等级 - - UL 94 V-0
针脚数 22 22 22
接触电阻 - <30mΩ @100mA <30mΩ @100mA
拔插次数 - - 30
额定电压 - 250 V 250 V
长度 24 mm 24.0 mm 24 mm
宽度 5 mm 5.00 mm 5 mm
高度 6.6 mm 6.60 mm 6.6 mm
引脚间距 2.00 mm 2.00 mm 2.00 mm
外壳颜色 Black Black Black
颜色 - Black Black
触点材质 Brass Brass Brass
工作温度 - -30℃ ~ 85℃ -30℃ ~ 85℃
外壳材质 Plastic Plastic Plastic
产品生命周期 Obsolete Active Active
包装方式 Tube Bulk Tube
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - - No SVHC
