90151-2114、SSW-107-02-G-D、SSQ-107-01-G-D对比区别

高亮显示差异参数

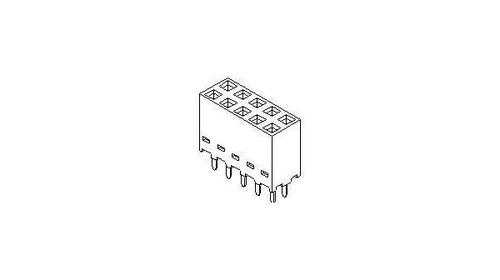

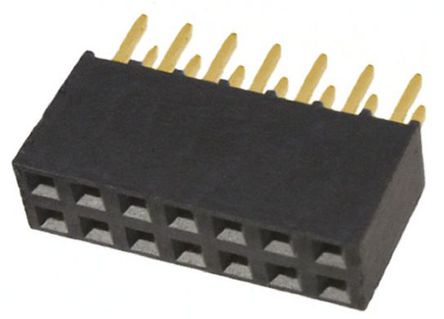

型号 90151-2114 SSW-107-02-G-D SSQ-107-01-G-D

描述 2.54毫米（ .100 ）间距C-电网III ™PC板连接器，双排，垂直， 14电路 2.54mm (.100) Pitch C-Grid III™ PC Board Connector, Dual Row, Vertical, 14 CircuitsSAMTEC  SSW-107-02-G-D  板至板连接, 双路, SSW系列, 14 触点, 插座, 2.54 mm, 通孔安装, 2 排SAMTEC  SSQ-107-01-G-D  板至板连接, 双路, SSQ系列, 14 触点, 插座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 Molex (莫仕) Samtec (申泰电子) Samtec (申泰电子)

分类 连接器板对板连接器板对板连接器

安装方式 - Through Hole Through Hole

封装 - - -

引脚间距 - 2.54 mm 2.54 mm

触点数 14 14 14

极性 Female Female Female

触点电镀 - Gold Gold

额定电流 3.00 A 5.7A/触头 6.3A/触头

排数 2 2 2

针脚数 14 14 14

接触电阻 - 10.0 mΩ 10.0 mΩ

拔插次数 - 100 100

额定电流(Max) 3A/触头 4.7A/触头 6.3A/触头

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

额定电压 - 550 VAC 550 VAC

接触电阻(Max) - 10 mΩ 10 mΩ

额定电压(AC) - - 550 V

灼热丝测试标准 Non-Compliant - -

无卤素状态 Not Low Halogen - -

方向 Vertical - -

电路数 14 - -

额定电压(Max) 350 V - -

长度 - 18.3 mm 18.3 mm

宽度 - 4.95 mm 4.95 mm

高度 8.5 mm 8.51 mm 8.51 mm

封装 - - -

引脚间距 - 2.54 mm 2.54 mm

外壳颜色 Black Black Black

颜色 - Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 - -55℃ ~ 125℃ -55℃ ~ 125℃

外壳材质 - Plastic Plastic

产品生命周期 Active Active Active

包装方式 Tube Tube Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 - 2015/06/15 2015/06/15
