CW252016-R10J、ELJ-NCR10JF、ELJ-NCR10KF对比区别

高亮显示差异参数

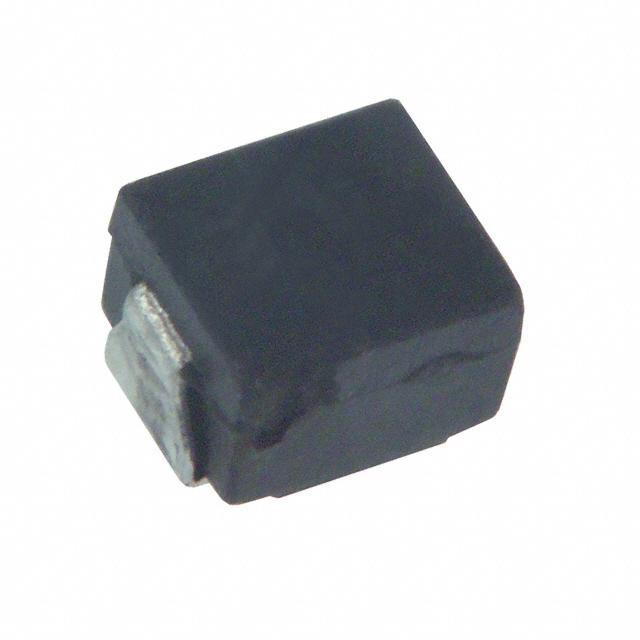

型号 CW252016-R10J ELJ-NCR10JF ELJ-NCR10KF

描述 高Q值的片式电感器 High Q Chip InductorsInductor High Frequency Chip Wirewound 100nH 5% 25.2MHz 10Q-Factor Ferrite 175mA 800mOhm DCR 1008 T/R固定电感器 1008 0.1uH 10% 175 mA 800mohm Wirewound

数据手册 ---

制造商 Bourns J.W. Miller (伯恩斯) Panasonic (松下) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 -

封装(公制) 2520 - -

封装 1008 1008 1008

额定电流 500 mA 175 mA 175 mA

容差 ±5 % ±5 % ±10 %

电感 100 nH 100 nH 100 nH

自谐频率 1 GHz 460 MHz 460 MHz

Q值 60.0 10.0 -

电感公差 ±5 % - -

测试频率 100 MHz 25.2 MHz 25.2 MHz

电阻(DC） 180 mΩ ≤800 mΩ ≤800 mΩ

额定电流(DC) 500 mA - -

工作温度(Max) 125 ℃ - 85 ℃

工作温度(Min) -40 ℃ - -20 ℃

电阻(DC Max) 0.56 Ω - 0.8 Ω

屏蔽 - No No

长度 2.7 mm 2.50 mm 2.5 mm

宽度 2.2 mm 2.00 mm 2 mm

高度 1.8 mm 1.60 mm 1.8 mm

封装(公制) 2520 - -

封装 1008 1008 1008

工作温度 -40℃ ~ 125℃ -20℃ ~ 85℃ -20℃ ~ 85℃

导体材质 Copper - -

产品生命周期 Active Unknown Unknown

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2016/06/20 - -

REACH SVHC标准 - No SVHC -

ECCN代码 EAR99 - -

HTS代码 8504508000 - -
