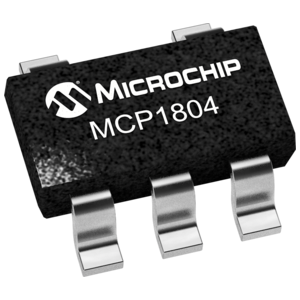

MCP1804T-3302I/OT、MCP1804T-3302I/DB、MCP1804T-3302I/MT对比区别
型号 MCP1804T-3302I/OT MCP1804T-3302I/DB MCP1804T-3302I/MT
描述 MCP1804 低压降电压稳压器Microchip MCP1804 是低压降 (LDO) 电压调节器,可在 2.0 V 至 28 V 的输入电压下工作,同时提供高达 150 mA 电流。 设备提供 50 μA 低静态电流,且仅 1 μF 输出电容即可稳定输出。 MCP1804 还具有电流折返功能,用于保护设备。### 特点150 mA 输出电流 低压降电压:260 mV @ 20 mA,VR = 3.3 V(典型) 50 μA 静态电流(典型) 0.01 μA 断路电流(典型) 输入工作电压范围:2.0 V 至 28.0 V 输出电压精确度:±2% 稳定,带陶瓷输出电容器 限流保护,带电流折返电路 关闭引脚 高 PSRR:50 dB(典型)@ 1 kHz ### LDO(低压降)线性电压调节器,MicrochipMCP1804 低压降电压稳压器Microchip MCP1804 是低压降 (LDO) 电压调节器,可在 2.0 V 至 28 V 的输入电压下工作,同时提供高达 150 mA 电流。 设备提供 50 μA 低静态电流,且仅 1 μF 输出电容即可稳定输出。 MCP1804 还具有电流折返功能,用于保护设备。### 特点150 mA 输出电流 低压降电压:260 mV @ 20 mA,VR = 3.3 V(典型) 50 μA 静态电流(典型) 0.01 μA 断路电流(典型) 输入工作电压范围:2.0 V 至 28.0 V 输出电压精确度:±2% 稳定,带陶瓷输出电容器 限流保护,带电流折返电路 关闭引脚 高 PSRR:50 dB(典型)@ 1 kHz ### LDO(低压降)线性电压调节器,Microchip150毫安, 28V LDO稳压器关闭 150 mA, 28V LDO Regulator With Shutdown
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 4 6
封装 SOT-23-5 TO-261-4 SOT-89-5
电源电压(DC) 12.0 V - -
工作电压 2V ~ 28V - -
输出接口数 1 1 1
输入电压(DC) 2.00V (min) 2.00V (min) 2.00V (min)
输出电压 3.3 V 3.3 V 3.3 V
输出电流 150 mA 150 mA 150 mA
供电电流 125 μA - -
针脚数 5 3 5
静态电流 0.05 mA 125 µA 50 µA
输出电容类型 Ceramic Ceramic Ceramic
跌落电压 260 mV 260 mV 1.3V @100mA
输入电压(Max) 28 V 28 V 28 V
输入电压(Min) 2 V 2 V 2 V
输出电压(Min) 3.3 V 3.3 V 3.3 V
输出电流(Max) 150 mA 150 mA -
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±2 % ±2 % ±2 %
输入电压 28 V 28 V ≤28 V
长度 3.1 mm 6.7 mm -
宽度 1.8 mm 3.7 mm -
高度 1.3 mm 1.7 mm -
封装 SOT-23-5 TO-261-4 SOT-89-5
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
ECCN代码 EAR99 EAR99 -
