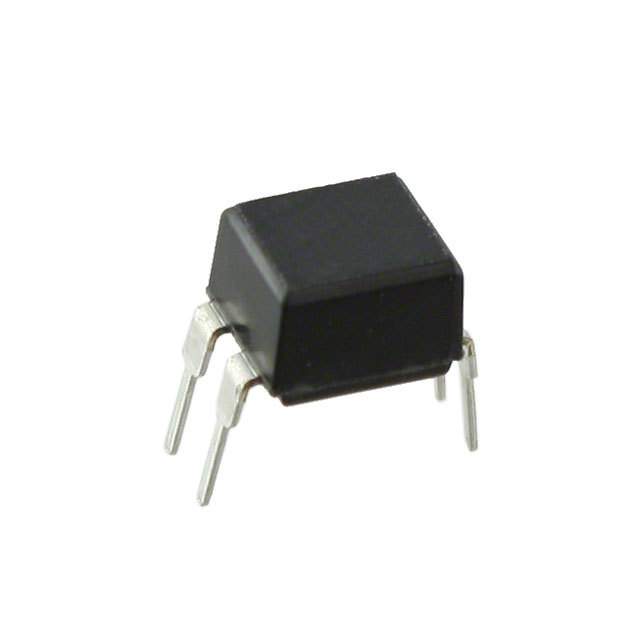

TLP781(GB,F)、TLP785(GB,F)对比区别
型号 TLP781(GB,F) TLP785(GB,F)
描述 TLP781(GB,F) 管装Optocoupler DC-IN 1CH Transistor DC-OUT 4Pin PDIP
数据手册 --
制造商 Toshiba (东芝) Toshiba (东芝)
分类 光耦合器/光隔离器光耦合器/光隔离器
安装方式 Through Hole Through Hole
引脚数 4 4
封装 PDIP-4 DIP-4
上升/下降时间 2µs, 3µs 2µs, 3µs
通道数 1 1
正向电压 1.15 V 1.15 V
耗散功率 250 mW 0.24 W
上升时间 2 µs 2 µs
隔离电压 5000 Vrms 5000 Vrms
正向电流 60 mA 60 mA
输出电压(Max) 80 V 80 V
输入电流(Min) - 60 mA
击穿电压 5 V 5 V
正向电压(Max) 1.3 V 1.3 V
正向电流(Max) 60 mA 60 mA
下降时间 3 µs 3 µs
工作温度(Max) 100 ℃ 85 ℃
工作温度(Min) 55 ℃ -25 ℃
耗散功率(Max) 250 mW 240 mW
封装 PDIP-4 DIP-4
长度 4.6 mm -
宽度 6.5 mm -
高度 3.5 mm -
工作温度 -55℃ ~ 110℃ -55℃ ~ 110℃
产品生命周期 Not Recommended for New Designs Active
包装方式 Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
ECCN代码 EAR99 -
香港进出口证 NLR -
