09652226803、D15P13A6GX00LF、D15P13A4GL00LF对比区别

高亮显示差异参数

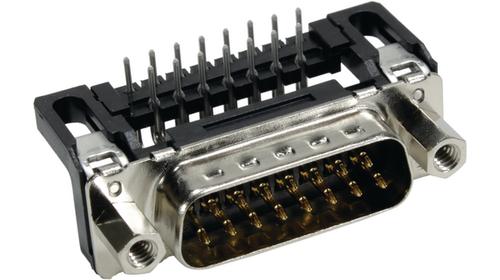

型号 09652226803 D15P13A6GX00LF D15P13A4GL00LF

描述 Conn D-Subminiature M 15POS 2.74mm Solder RA Thru-Hole 15 Terminal 1PortD-Sub标准连接器 15P RA PIN SOLDER SH SZ A EU STANDDelta-D 系列直角 M3 连接器带鱼叉连接器排与 M3 螺纹插件之间的节距为 2.54 mm。 外壳： | 镀锡钢、公插头带锯齿 ---|--- 绝缘： | 热塑性、自熄灭 UL 94-V0 触点： | 尺寸 20 (Ø 1 mm) 鱼叉： | 镀锡黄铜 符合： | HE 5、DIN 41652 和 MIL C 24308 电流： | 每触点最大 5 A 工作电压： | 300 V 有效电压 触点电阻： | ≤10 mΩ 板厚： | 1.6 mm（印刷电路板输出 2.9 mm 长） 工作温度： | –55 °C → +125 °C ### D 型连接器 - FCI

数据手册 ---

制造商 Harting Technology Group (哈丁电子) FCI Electronics (法马通) FCI Electronics (法马通)

分类 D-Sub连接器D-Sub连接器D-Sub连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 - - 2.74 mm

触点数 15 15 15

极性 Male Male Male

触点电镀 - - Gold

额定电流 6.5 A 5 A 5 A

排数 2 2 2

易燃性等级 - - UL 94 V-0

针脚数 15 15 15

额定电压 - 300 V 300 V

工作电压(Max) - 300 VAC 300 VAC

工作温度(Max) - 125 ℃ -

工作温度(Min) - -55 ℃ -

长度 39.5 mm - 39.14 mm

宽度 21.2 mm - 20.75 mm

高度 12.5 mm 13.48 mm 13.48 mm

引脚间距 - - 2.74 mm

外壳颜色 - - Black

颜色 - Black Black

触点材质 Copper Alloy Brass Brass

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃

外壳材质 - - Plastic

产品生命周期 Active - Active

包装方式 Bulk Tray Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
