43650-0815、43650-0816对比区别

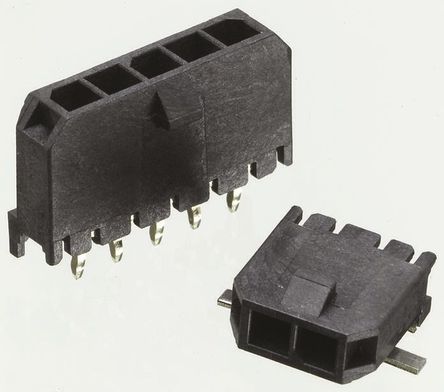

描述 MOLEX 43650-0815 插接连接器, 针座, 8路, 3MMMolex Micro-Fit 3.0 3.0mm 单排直角管座，OTR 和直向尾线，43650 系列Micro-Fit 3.0™ 单排直角线对板印刷电路板管座，具有 3.0mm 节距，构成高密度低功率连接器系统的一部分。 这些 Micro-Fit 3.0™ 直角管座连接器具有高温 UL 94V-0 LCP 外壳，可耐受高温 265°C 红外回流焊接工艺，外壳经过极化可防止意外错配，正向锁定可防止意外断开，附加杆为印刷电路板提供极化。这些 Micro-Fit 3.0™ 直角管座的触点镀锡或镀金（部件号 xxxx-xx16 和 xxxx-xx28 镀 15μ 金，xxxx-xx17 和 xxxx-xx29 镀 30μ 金）。 这些 Micro-Fit 3.0™ 直角印刷电路板管座同时兼容表面安装和灼热丝。 这些 Micro-Fit 3.0™ 管座具有两种型号：具有标准 OTR（偏置端子固定）的那些管座用于在波峰焊接时牢固固定到印刷电路板：（部件号 xxxx-xx15、xxxx-xx16 和 xxxx-xx17）；以及直向尾线型号：（部件号 xxxx-xx27、xxxx-xx28 和 xxxx-xx29）。 有关配接，请参见 46345 系列 Micro-Fit 3.0™ 单排线对线插座连接器 这些 Micro-Fit 3.0™ 单排印刷电路板管座的典型应用包括：军用 COTS（商用现货）、太阳能、消费产品（干燥机、冷冻机、冰箱、清洗机）、数据通信（路由器、服务器）、医疗和电信。### Molex Micro-Fit 3.0 系列电压额定值 | 250V a.c. (rms) 或 176Vd.c. | 触点电阻 | 最大 10mΩ ---|---|---|--- 电流额定值（每触点） | Amps | 绝缘电阻 | 最低 1000 MΩ 20//22 awg | 5 | 介电强度 | 1500V a.c. 24 awg | 4 | 触点材料 | 镀锡磷青铜 26 awg | 3 | 外壳材料 | 聚酯 94V-0 28 awg | 2 | 管座材料 | 高温 LCP 30 awg | 1 | |
数据手册 --
制造商 Molex (莫仕) Molex (莫仕)
分类 线对板连接器插针
安装方式 Through Hole Through Hole
引脚间距 3.00 mm 3.00 mm
触点数 8 8
极性 Male Male
触点电镀 Tin Gold
额定电压(DC) 250 V 250 V
额定电流 5.00 A 5 A
绝缘电阻 1.00 GΩ 1.00 GΩ
排数 1 1
灼热丝测试标准 Compliant Compliant
无卤素状态 Low Halogen Low Halogen
方向 Vertical Vertical
电路数 8 8
易燃性等级 UL 94 V-0 -
针脚数 8 8
拔插次数 30 30
额定电流(Max) 8.5A/触头 8.5A/触头
工作温度(Max) 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃
额定电压(Max) 600 V 600 V
接触电阻(Max) 10 mΩ -
额定电压 - 600 V
长度 27.65 mm 27.65 mm
宽度 4.37 mm 5.57 mm
高度 9.9 mm 9.9 mm
引脚间距 3.00 mm 3.00 mm
接插高度 6.98 mm 17.3 mm
外壳颜色 Black Black
颜色 Black Black
触点材质 Brass Brass
外壳材质 Thermoplastic Thermoplastic
工作温度 - -40℃ ~ 105℃
产品生命周期 Active Active
包装方式 Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
军工级 - Yes
ECCN代码 - EAR99
