DS2E-M-DC6V、DS2E-S-DC12V、DS4E-S-DC24V对比区别

高亮显示差异参数

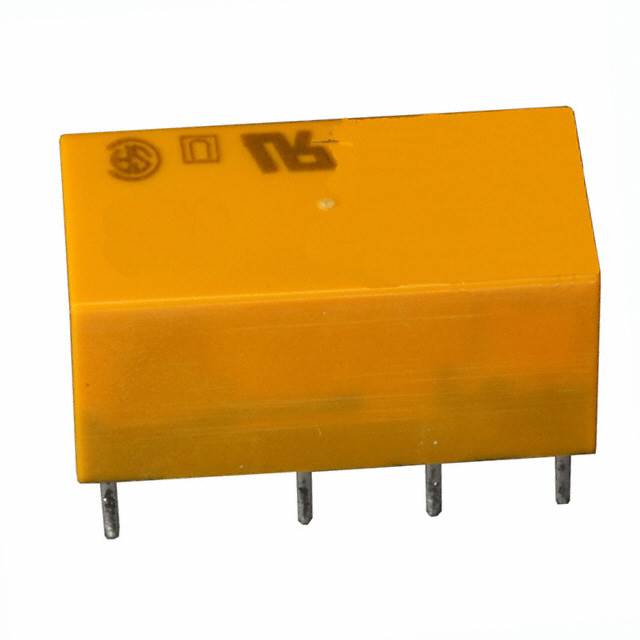

型号 DS2E-M-DC6V DS2E-S-DC12V DS4E-S-DC24V

描述 Signal Relay 6VDC 3A DPDT (20mm 9.9mm 9.9mm) THTPANASONIC ELECTRIC WORKS  DS2E-S-DC12V  信号继电器, DS系列, DPDT, 12 VDC, 2 A, 通孔安装, 非闭锁低信号继电器 - PCB 2A 24VDC 4PDT NON-LATCHING PCB

数据手册 ---

制造商 Panasonic (松下) Panasonic (松下) Panasonic (松下)

分类 工业继电器/通用工业继电器/通用工业继电器/通用

安装方式 Through Hole Through Hole Through Hole

引脚数 - 8 -

封装 - DIP -

触点电镀 - Gold -

额定电压(DC) - 220 V 220 V

额定电压(AC) - 250 V -

额定电流 - 2 A -

绝缘电阻 - 100 MΩ -

额定功率 - 60.0 W 60.0 W

触点类型 DPDT DPDT 4PDT

接触电阻 - 50 mΩ -

功耗 - 200 mW 200 mW

上升时间 - 3.00 ms 3.00 ms

触点额定电流 - 2 A 2.00 A

线圈电压 6 VDC 12 VDC 24 VDC

线圈电流 66.7 mA 16.7 mA 8.3 mA

线圈功率(DC) - 200 mW -

线圈电阻 90 Ω 720 Ω 2.88 kΩ

载流 3.00 A 3.00 A -

额定电流(Max) 3 A 2 A -

线圈电压(DC) 6 V 12 V -

线圈功率 - 200 mW -

额定功率(Max) - 60W, 125VA 60W, 125VA

开关电流(Max) - 3 A -

工作温度(Max) - 70 ℃ -

工作温度(Min) - -40 ℃ -

额定电压 - 30 VDC -

额定电压(DC Max) - 220 V -

额定电压(AC Max) - 250 V -

接触电阻(Max) - 50 mΩ -

长度 20 mm 20 mm 35.24 mm

宽度 9.9 mm 9.9 mm 9.9 mm

高度 9.9 mm 9.9 mm 9.9 mm

封装 - DIP -

触点材质 Silver, Gold Silver Silver, Gold

工作温度 -40℃ ~ 70℃ -40℃ ~ 70℃ -40℃ ~ 70℃

产品生命周期 Active Active Unknown

包装方式 Bulk Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

ECCN代码 - EAR99 EAR99

HTS代码 - 8536490050 -
