DF12B-30DS-0.5V(81)、DF12B-30DS-0.5V(86)对比区别

高亮显示差异参数

型号 DF12B-30DS-0.5V(81) DF12B-30DS-0.5V(86)

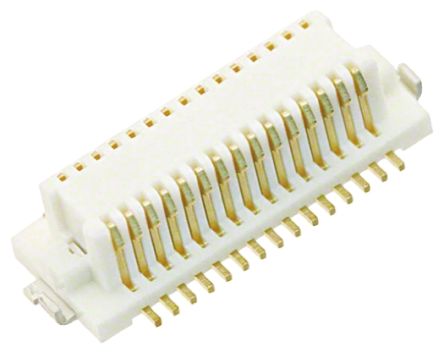

描述 Board Stacking Connector, 30 Contact(s), 2 Row(s), Female, Straight, 0.02 inch Pitch, Surface Mount Terminal, Locking Mech, Beige Insulator, Receptacle0.5mm Hirose 表面安装板对板插座连接器，带配件 - DF12B 系列DF12 系列直向、SMT 安装、超微型板对板、双排插座连接器，具有 0.5mm 触点节距，提供 3mm 或 3.5 至 5mm 堆叠高度。 这些 0.5mm 印刷电路板安装双排板对板插座连接器具有 UL94V-0 聚酰胺主体和镀金触点。 部件号为 **DF12Bxx - xxxx--xxxx** 的 DF12 表面安装板对板插座连接器具有金属紧固件，可用于焊接固定。### 注有关配接的 DF12B 管座，请参见库存号 779-3289（典型）。 有关配接的 DF12D 管座，请参见库存号 779-3396（典型）。 有关配接的 DF12E 管座，请参见库存号 779-3431（典型）### 0.5mm 板到板 - Hirose

数据手册 --

制造商 Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器板对板连接器

安装方式 - Surface Mount

封装 - SMD

触点数 - 30

极性 - Female

额定电流 - 300 mA

绝缘电阻 - 500MΩ @100VDC

排数 - 2

针脚数 - 30

接触电阻 - <50mΩ @100mA

额定电流(Max) - 0.3 A

额定电压 - 50 VAC

接触电阻(Max) - 50 mΩ

长度 10.5 mm 10.5 mm

宽度 3.6 mm 3.6 mm

高度 2.7 mm 2.7 mm

封装 - SMD

外壳颜色 - Beige

颜色 - Beige

触点材质 - Phosphor Copper

材质 - Polyamide (PA)

产品生命周期 Obsolete Active

包装方式 - Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 PB free Lead Free

ECCN代码 - EAR99
