ELJ-NDR56JF、IMC0805ERR56J01、744760256C对比区别

高亮显示差异参数

型号 ELJ-NDR56JF IMC0805ERR56J01 744760256C

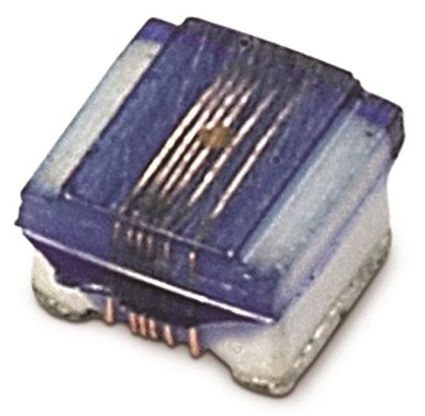

描述 Inductor High Frequency Chip Wirewound 560nH 5% 25.2MHz 10Q-Factor 140mA 2.69Ω DCR 0805 T/RInductor High Frequency Chip Wirewound 560nH 5% 25.2MHz 45Q-Factor Ferrite 450mA 1.1Ω DCR 0805 T/RWURTH ELEKTRONIK  744760256C  表面贴装高频电感器, WE-KI系列, 560 nH, ± 5%, 0805 [2012 公制], 340 MHz, 2.5 ohm

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Wurth Electronics (伍尔特)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 - 2

封装(公制) 2012 2012 2012

封装 0805 0805 0805

额定电流 140 mA 450 mA 230 mA

容差 ±5 % ±5 % ±5 %

电感 560 nH 560 nH 560 nH

自谐频率 100 MHz 340 MHz 340 MHz

Q值 10.0 45.0 23

电阻 2.69 Ω - 2.50 Ω

共振频率 100 MHz - 340 MHz

电感公差 - ±5 % ±5 %

测试频率 25.2 MHz 25.2 MHz 25 MHz

电阻(DC） ≤2.69 Ω ≤1.1 Ω ≤2.5 Ω

额定电流(DC) - - 230 mA

工作温度(Max) - - 125 ℃

工作温度(Min) - - -40 ℃

电阻(DC Max) 2.69 Ω - 2.5 Ω

屏蔽 No - -

长度 2 mm 2 mm 2.28 mm

宽度 1.25 mm 1.25 mm 1.7 mm

高度 1.25 mm 1.2 mm 1.28 mm

封装(公制) 2012 2012 2012

封装 0805 0805 0805

工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -40℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC
