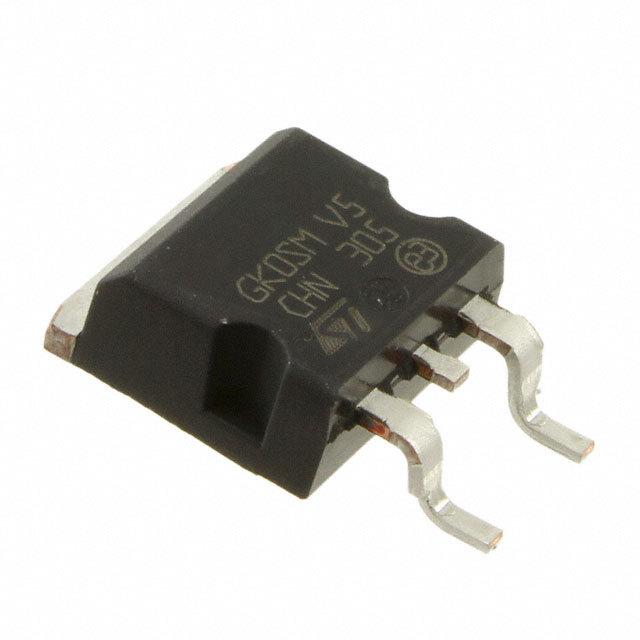

STPS30H60CG、STPS30H60CG-TR、STPS30H60CGY-TR对比区别

高亮显示差异参数

型号 STPS30H60CG STPS30H60CG-TR STPS30H60CGY-TR

描述 功率肖特基整流器 Power Schottky rectifierSTPS30H 系列 双中心抽头 15 A (x2) 60 V 表面贴装 肖特基 整流器 - D2PAK肖特基二极管与整流器 Auto pwr Schottky 2x15A 60V 0.535VF

数据手册 ---

制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)

分类 二极管阵列二极管阵列二极管阵列

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 3 3

封装 TO-263-3 TO-263-3 TO-263-3

正向电压 660mV @15A 660mV @15A 660mV @15A

正向电压(Max) 660mV @15A - 660mV @15A

正向电流(Max) - 30 A 30 A

工作温度(Max) 175 ℃ 175 ℃ 175 ℃

工作温度(Min) 65 ℃ -65 ℃ -40 ℃

正向电流 30 A 30 A -

最大正向浪涌电流（Ifsm） 230 A 230 A -

工作结温 175℃ (Max) 175℃ (Max) -

额定电压(DC) - 60.0 V -

额定电流 - 30.0 A -

封装 TO-263-3 TO-263-3 TO-263-3

长度 10.4 mm 10.4 mm -

宽度 9.35 mm 9.35 mm -

高度 4.6 mm 4.6 mm -

工作温度 -65℃ ~ 175℃ -65℃ ~ 175℃ -40℃ ~ 175℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
