M20-7820642、M20-7820646、SSW-106-01-T-S对比区别

高亮显示差异参数

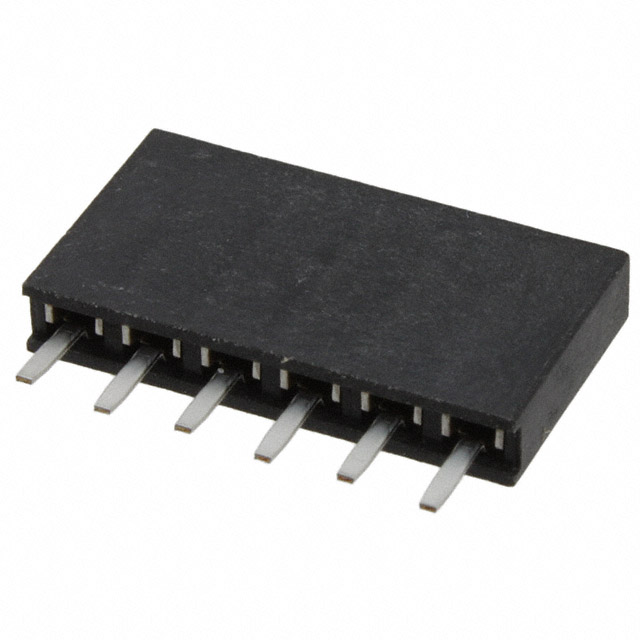

型号 M20-7820642 M20-7820646 SSW-106-01-T-S

描述 板至板连接, 2.54 mm, 6 触点, 插座, M20 Series, 通孔安装, 1 排板至板连接, 2.54 mm, 6 触点, 插座, M20 Series, 通孔安装, 1 排板至板连接, 2.54 mm, 6 触点, 插座, SSW Series, 通孔安装, 1 排

数据手册 ---

制造商 Harwin Harwin Samtec (申泰电子)

分类 插头插座板对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 - - 2.54 mm

触点数 6 6 6

极性 Female Female Female

排数 1 1 1

针脚数 6 6 6

额定电压 1000 V 1000 V -

触点电镀 - - Tin

额定电流 3 A - 5.7A/触头

拔插次数 - - 100

额定电流(Max) - - 4.7A/触头

工作温度(Max) - - 105 ℃

工作温度(Min) - - -55 ℃

接触电阻(Max) - - 10 mΩ

封装 - - -

长度 - - 15.8 mm

宽度 - - 2.41 mm

高度 - - 8.51 mm

引脚间距 - - 2.54 mm

外壳颜色 - Black Black

颜色 - Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -55℃ ~ 105℃

外壳材质 - - Plastic

产品生命周期 Active Active Active

包装方式 Tube - Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15
