22-28-4322、TSW-132-07-T-S、22-28-4327对比区别

高亮显示差异参数

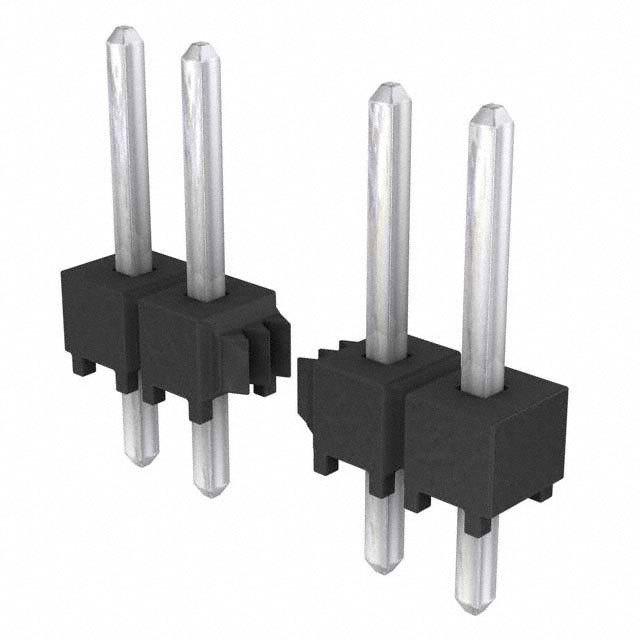

型号 22-28-4322 TSW-132-07-T-S 22-28-4327

描述 集管和线壳 BKWY HDR STR 32P tinSAMTEC TSW-132-07-T-S Board-To-Board Connector, 2.54mm, 32Contacts, Header, TSW Series, Through Hole, 1Rows2.54毫米（ .100 ）间距KK®头，分离式，立式， 32电路， 0.76μm （ 30μ ），金（Au ）选择性镀层，配合针脚长度8.13毫米（ 0.320 ） 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 32 Circuits, 0.76μm (30μ) Gold (Au) Selective Plating, Mating Pin Length 8.13mm (.320)

数据手册 ---

制造商 Molex (莫仕) Samtec (申泰电子) Molex (莫仕)

分类 插头插座板对板连接器插头插座

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 32 32 32

极性 Male Male Male

触点电镀 Tin Tin Gold

额定电压(DC) 250 V - -

额定电流 4.00 A - 4.00 A

排数 1 1 1

易燃性等级 UL 94 V-0 - -

针脚数 32 32 32

额定电流(Max) - 6.3A/触头 -

工作温度(Max) - 105 ℃ -

工作温度(Min) - -55 ℃ -

额定电压(Max) - 550 VAC -

灼热丝测试标准 - - Non-Compliant

无卤素状态 - - Not Low Halogen

方向 - - Vertical

电路数 - - 32

长度 81.28 mm 81.3 mm 81.3 mm

宽度 2.49 mm 2.54 mm 2.49 mm

高度 9.78 mm 8.38 mm 2.29 mm

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

颜色 Black - Black

触点材质 Phosphor Bronze Phosphor Bronze Tin

外壳材质 Nylon Plastic Nylon

工作温度 - -55℃ ~ 105℃ -

产品生命周期 Unknown Active Active

包装方式 Bulk Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

ECCN代码 - EAR99 -
