RN143-2-02、RN143-2-02-10M、B82724B2202N1对比区别

高亮显示差异参数

型号 RN143-2-02 RN143-2-02-10M B82724B2202N1

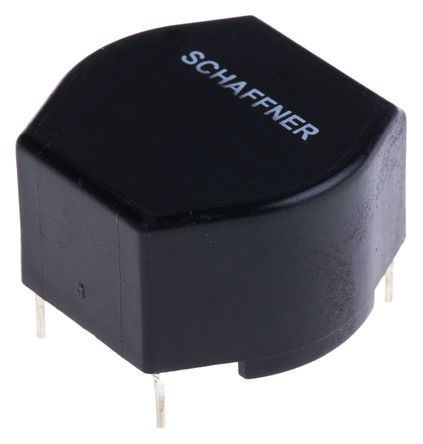

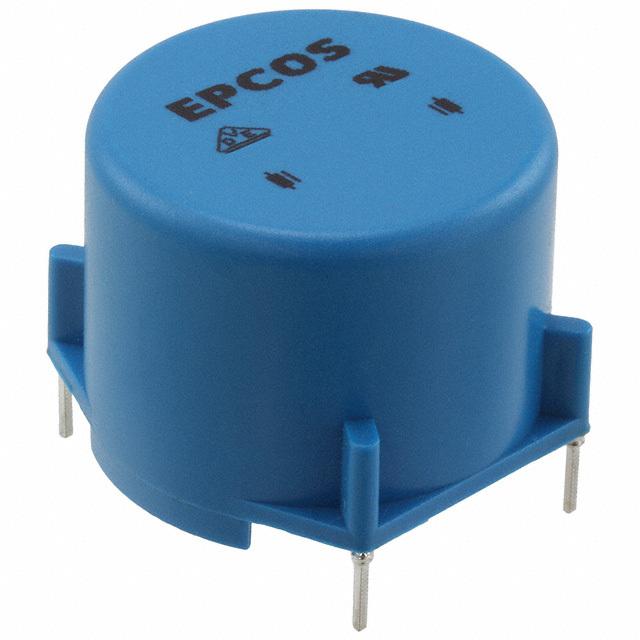

描述 SCHAFFNER  RN143-2-02  扼流圈,共模抑制/非对称模式 2X10MH 2ACommon Mode Chokes Dual 10mH 10kHz 2A 240mOhm DCR Thru-HoleEPCOS  B82724B2202N1  扼流圈, 共模 2X10MH 2.0A

数据手册 ---

制造商 Schaffner Schaffner Epcos (爱普科斯)

分类 扼流圈扼流圈扼流圈

安装方式 Through Hole Through Hole Through Hole

引脚数 4 - 4

封装 125 - 33.6 mm x 32.6 mm

额定电压(AC) 250 V 300 V 250 V

额定电流 2 A - 2 A

易燃性等级 UL 94 V-0 - UL 94 V-0

电感 10 mH 10 mH 10 mH

电阻 230 mΩ - 230 mΩ

电感公差 -30% ~ 50% - -

测试频率 10 kHz 10 kHz 10 kHz

额定电流(DC) 2 A - -

工作温度(Max) 125 ℃ 100 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

额定电压 250 VAC 300 VAC 250 VAC

电阻(DC Max) 230 mΩ - -

额定电流(Max) - 2 A 2 A

长度 33.1 mm - 33.6 mm

高度 20 mm 20 mm 25 mm

封装 125 - 33.6 mm x 32.6 mm

宽度 - - 32.6 mm

工作温度 -40℃ ~ 125℃ -40℃ ~ 100℃ -40℃ ~ 125℃

产品生命周期 Active Active -

包装方式 Tube - Box

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15

HTS代码 8504508000 - -

ECCN代码 - EAR99 -
