M20-7830746、SSW-107-02-G-D、SSW-107-01-T-D对比区别
型号 M20-7830746 SSW-107-02-G-D SSW-107-01-T-D

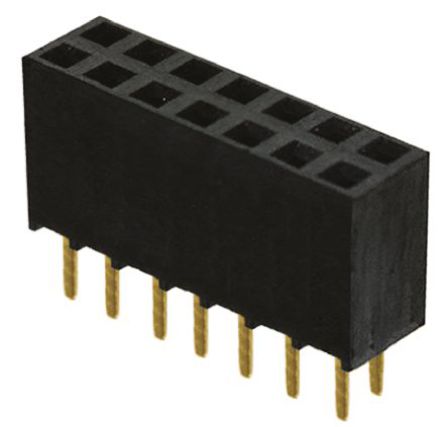

描述 板至板连接, 2.54 mm, 14 触点, 插座, M20 Series, 通孔安装, 2 排SAMTEC SSW-107-02-G-D 板至板连接, 双路, SSW系列, 14 触点, 插座, 2.54 mm, 通孔安装, 2 排SAMTEC SSW-107-01-T-D 板至板连接, SSW系列, 14 触点, 插座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 Harwin Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
触点数 14 14 14
极性 Female Female Female
触点电镀 - Gold Tin
额定电流 3 A 5.7A/触头 5.7A/触头
排数 2 2 2
针脚数 14 14 14
接触电阻 - 10.0 mΩ -
拔插次数 - 100 100
额定电流(Max) 3 A 4.7A/触头 4.7A/触头
工作温度(Max) - 125 ℃ 105 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压 1000 V 550 VAC -
接触电阻(Max) 20 mΩ 10 mΩ 10 mΩ
长度 - 18.3 mm 18.3 mm
宽度 - 4.95 mm 4.95 mm
高度 8.5 mm 8.51 mm 8.51 mm
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 105℃ -55℃ ~ 125℃ -55℃ ~ 105℃
外壳材质 - Plastic Plastic
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
