ELJ-FA6R8KF、IMC1210SY6R8K、B82422A1682K100对比区别

高亮显示差异参数

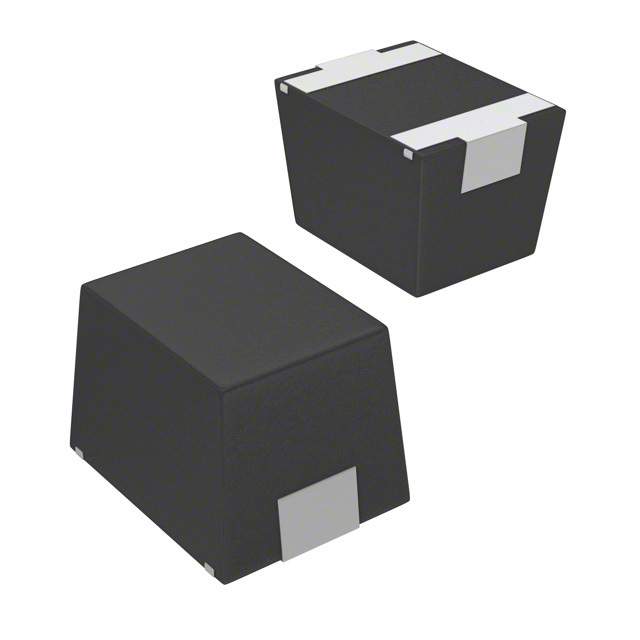

型号 ELJ-FA6R8KF IMC1210SY6R8K B82422A1682K100

描述 Inductor General Purpose Chip Molded Wirewound 6.8uH 10% 7.96MHz 30Q-Factor Ferrite 150mA 1.8Ω DCR 1210 T/RInd Chip Molded Wirewound 6.8uH 10% 7.96MHz 30Q-Factor Powdered Iron 204mA 1210 T/REPCOS  B82422A1682K100.  电感, SMD, 6.8uH, 135mA, 10%, 90MHZ

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Epcos (爱普科斯)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 3225 - 3225

封装 1210 1210 1210

引脚数 - - 2

额定电流 150 mA 204 mA 135 mA

容差 ±10 % ±10 % ±10 %

电感 6.8 μH 6.80 µH 6.8 µH

自谐频率 45 MHz 40 MHz 90 MHz

屏蔽 No - No

测试频率 7.96 MHz 7.96 MHz 1 MHz

电阻(DC） ≤1.8 Ω ≤1.8 Ω ≤2.8 Ω

Q值 - 30.0 27.0

电阻 - - 2.80 Ω

共振频率 - - 90.0 MHz

电感公差 - - ±10 %

额定电流(DC) - - 135 mA

工作温度(Max) - - 145 ℃

电阻(DC Max) - - 2.8 Ω

长度 3.20 mm - 3.2 mm

宽度 2.50 mm - 2.5 mm

高度 2.20 mm - 2 mm

封装(公制) 3225 - 3225

封装 1210 1210 1210

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -55℃ ~ 125℃

重量 - - 50.0 mg

产品生命周期 Unknown Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free
