IR2181、IR2181PBF对比区别

高亮显示差异参数

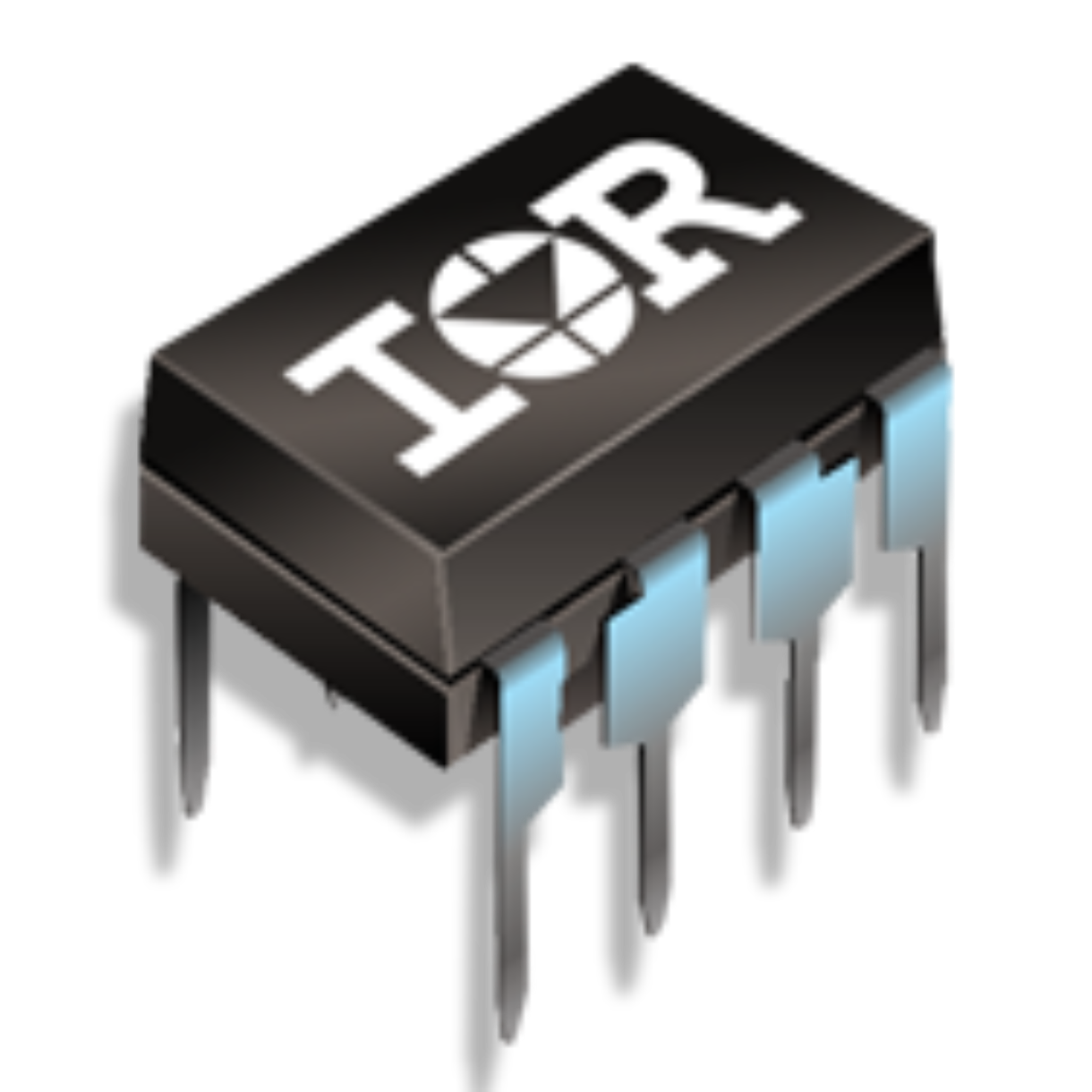

型号 IR2181 IR2181PBF

描述 MOSFET DRVR 600V 2.3A 2Out Hi/Lo Side Non-Inv 8Pin PDIPINFINEON  IR2181PBF  双路驱动器, MOSFET, 高压侧和低压侧, 10V-20V电源, 2.3A输出, 220ns延迟, DIP-8

数据手册 --

制造商 Infineon (英飞凌) Infineon (英飞凌)

分类 FET驱动器FET驱动器

安装方式 Through Hole Through Hole

封装 PDIP-8 DIP-8

引脚数 - 8

上升/下降时间 40ns, 20ns 40ns, 20ns

电源电压 10V ~ 20V 10V ~ 20V

输出接口数 - 2

输出电流 - 1.9 A

针脚数 - 8

耗散功率 - 1 W

上升时间 - 60 ns

下降时间 - 35 ns

下降时间(Max) - 35 ns

上升时间(Max) - 60 ns

工作温度(Max) - 125 ℃

工作温度(Min) - -40 ℃

耗散功率(Max) - 1000 mW

电源电压(Max) - 20 V

电源电压(Min) - 10 V

封装 PDIP-8 DIP-8

长度 - 10.92 mm

宽度 - 7.11 mm

高度 - 5.33 mm

工作温度 -40℃ ~ 150℃ (TJ) -40℃ ~ 150℃ (TJ)

产品生命周期 Active Active

包装方式 Tube Tube

RoHS标准 Non-Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free

REACH SVHC版本 - 2015/12/17

ECCN代码 - EAR99
