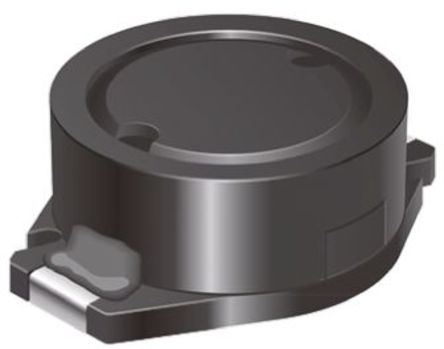

PM5022S-102M、PM5022S-102M-RC、SRR1806-102M对比区别
型号 PM5022S-102M PM5022S-102M-RC SRR1806-102M
描述 1mH ±20% 530mA屏蔽的功率电感 Shielded Power InductorBOURNS SRR1806-102M 功率电感, 1000uH, 1A 20% 2MHz
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 0.732" L x 0.602" W x 0.299" H (18.60mm x 15.30mm x 7.60mm) - 1806
引脚数 - - 2
额定电流 530 mA 450 mA 450 mA
电感 1.00 mH 1 mH 1 mH
Q值 - 46 10.0
电感公差 ±20 % ±20 % ±20 %
电阻(DC） ≤2.01 Ω 2.16 Ω 2.16 Ω
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
电阻(DC Max) - 2.16 Ω 2.16 Ω
容差 ±20 % - ±20 %
屏蔽 Yes - Yes
测试频率 100 kHz - 100 kHz
自谐频率 - - 1.5 MHz
高度 7.60 mm 7.1 mm 7.1 mm
封装 0.732" L x 0.602" W x 0.299" H (18.60mm x 15.30mm x 7.60mm) - 1806
长度 18.6 mm - 18.3 mm
宽度 15.3 mm - 14 mm
工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active Active
包装方式 Tape, Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - - 2016/06/20
