10114829-10108LF、DF13-8P-1.25DSA(20)、53047-0810对比区别
型号 10114829-10108LF DF13-8P-1.25DSA(20) 53047-0810

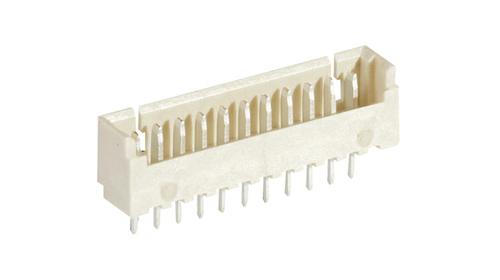

描述 AMPHENOL FCI 10114829-10108LF 线至板连接器, 10114829系列, 8 触点, 针座, 1.25 mm, 通孔安装, 1 排HIROSE(HRS) DF13-8P-1.25DSA(20) 线至板连接器, 垂直, DF13系列, 8 触点, 针座, 1.25 mm, 通孔安装, 1 排MOLEX 53047-0810 线至板连接器, 垂直, PicoBlade 53047系列, 8 触点, 针座, 1.25 mm, 通孔安装, 1 排
数据手册 ---
制造商 FCI Electronics (法马通) Hirose Electric (广濑) Molex (莫仕)
分类 线对板连接器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - Through Hole
引脚间距 - - 1.25 mm
触点数 8 8 8
极性 Male Male Male
触点电镀 Tin Tin Tin
额定电压(DC) - - 125 V
额定电压(AC) - - 125 V
额定电流 1 A 1.00 A 1 A
绝缘电阻 100 MΩ >500MΩ @100VDC 100 MΩ
排数 1 1 1
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
方向 - - Vertical
电路数 - - 8
易燃性等级 - UL 94 V-0 UL 94 V-0
针脚数 8 8 8
拔插次数 - - 30
额定电流(Max) 1A/触头 - 1A/触头
工作温度(Max) 105 ℃ - 85 ℃
工作温度(Min) -40 ℃ - -40 ℃
额定电压(Max) - - 125 V
额定电压 125 V - 125 V
接触电阻(Max) 20 mΩ - 20 mΩ
接触电阻 - <30mΩ @100mA -
长度 - 11.65 mm 11.75 mm
宽度 - 3.4 mm 3.2 mm
高度 4.2 mm 4.3 mm 4.2 mm
封装 - - Through Hole
引脚间距 - - 1.25 mm
接插高度 - - 5.20 mm
外壳颜色 Natural Beige off-white
颜色 - Beige Natural
触点材质 Phosphor Bronze Brass Phosphor Bronze
工作温度 -40℃ ~ 105℃ -35℃ ~ 85℃ -40℃ ~ 85℃
外壳材质 - - Nylon
材质 - Nylon -
产品生命周期 Active Last Time Buy Active
包装方式 Tape & Reel (TR) - Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 - -
ECCN代码 - EAR99 -
