FX8C-60P-SV2(21)、FX8C-60P-SV2(91)、FX8C-60P-SV2(92)对比区别

高亮显示差异参数

型号 FX8C-60P-SV2(21) FX8C-60P-SV2(91) FX8C-60P-SV2(92)

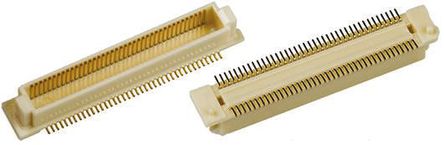

描述 CONN HEADER 60POS 0.6MM GOLD SMDHirose FunctionMAX FX8 和 FX8C 0.6 mm 板对板连接器FunctionMAX FX8 和 FX8C 0.6 mm SMT 连接器，用于平行板对板连接。 这些 FunctionMAX FX8 和 FX8C 连接器具有高达 3.125 Gbit/s 的高速传输功能，带极佳的信号完整性特性。 这些高速 FX8 连接器的内置配接导向肋片允许 +/- 0.6 mm 的自对准容差，使配接更轻松，并可实现设计灵活性。 这些高速 FX8 BTB 连接器的底部具有导向柱，带不同的直径和定位功能，有助于在印刷电路板上上进行校准，可防止错插。 这些 FX8 BTB 连接器的触点具有优化的弹簧偏转设计，用于增强可靠性。### 特点和优势高速传输速度为 3.125 Gbit/s 内置导向肋片允许 +/- 0.6 mm 偏差，可确保轻松配接 凸台，用于在印刷电路板上校准 2 mm 擦拭距离，用于电力连续性 触点，带弹簧偏转设计，用于增强可靠性 SMT 共面，焊接区域的共面容差小于 0.1 mm 宽堆叠高度范围 3 mm 至 4 mm（FX 8 系列）、5 mm 至 16 mm（FX8C 系列） ### 应用这些 FunctionMAX FX8 和 FX8C 0.6 mm 板对板连接器适用于各种应用。 应用包括服务器和广播设备、工业设备、医疗设备和 POS 接线端子 ### FunctionMAX 品牌FunctionMAX 板对板连接器设计用于满足工业市场内对先进技术的要求，并且可以提供高性能和最大功能。 FunctionMAX 系列包括具有浮动设计的连接器和具有高速传输速率的连接器。 高传输速率连接器具有基于差分传输系统的设计，并且可以提供高速信号和出色的抗噪性。 FunctionMAX 系列板对板连接器可在多种环境中提供卓越的性能。 ### 注FX8 系列和 FX8C 系列无法与彼此配接### 0.6mm Board to Board - Hirose FX8/ FX8CCONN HDR 60POS 0.6MM GOLD SMD

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

引脚间距 600 µm 600 µm -

触点数 60 60 -

极性 Male Male -

触点电镀 Gold Gold -

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 -

针脚数 60 60 60

额定电流(Max) - 0.4 A 0.4 A

额定电压(Max) - 100 VDC 100 VDC

接触电阻(Max) - 80 mΩ 80 mΩ

额定电流 - 400 mA -

绝缘电阻 - 1000MΩ @250VDC -

接触电阻 - ≤80mΩ @100mA -

额定电压 - 100 VAC -

长度 24.6 mm 24.6 mm -

宽度 5.10 mm 5.1 mm -

高度 6.45 mm 6.85 mm -

引脚间距 600 µm 600 µm -

外壳颜色 Brown, Light Light Brown Light Brown

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

外壳材质 Plastic Plastic -

工作温度 - -55℃ ~ 85℃ -55℃ ~ 85℃

产品生命周期 Obsolete Active Active

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free
