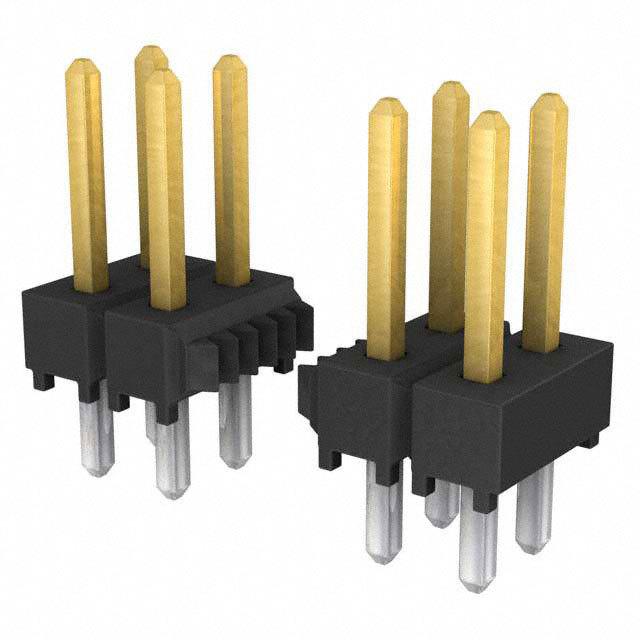

TSW-105-07-H-D-007、TSW-105-07-T-D、TSW-105-07-S-D对比区别

高亮显示差异参数

型号 TSW-105-07-H-D-007 TSW-105-07-T-D TSW-105-07-S-D

描述 2.54mm 方针板至板连接, 2.54 mm, 10 触点, 针座, TSW Series, 通孔安装, 2 排针座, 2.54MM, 通孔

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)

分类 插头插座板对板连接器板对板连接器

封装 - - -

安装方式 - Through Hole Through Hole

引脚间距 - 2.54 mm 2.54 mm

封装 - - -

长度 - 12.7 mm 12.7 mm

宽度 - 5.08 mm 5.08 mm

高度 - 8.38 mm 8.38 mm

引脚间距 - 2.54 mm 2.54 mm

产品生命周期 Unknown Active Active

包装方式 - Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

触点数 - 10 10

极性 - Male Male

触点电镀 - Tin Gold

排数 - 2 2

针脚数 - 10 10

额定电流(Max) - 6.3A/触头 6.3A/触头

接触电阻(Max) - 15 mΩ -

工作温度(Max) - - 125 ℃

工作温度(Min) - - -55 ℃

额定电压(Max) - - 550 VAC

外壳颜色 - Black Black

颜色 - Black Black

触点材质 - Phosphor Bronze Phosphor Bronze

工作温度 - -55℃ ~ 105℃ -55℃ ~ 125℃

外壳材质 - Plastic Plastic
