1.5SMC15CA、SMCJ1.5KE15CA-TP、TPSMC15CA对比区别

高亮显示差异参数

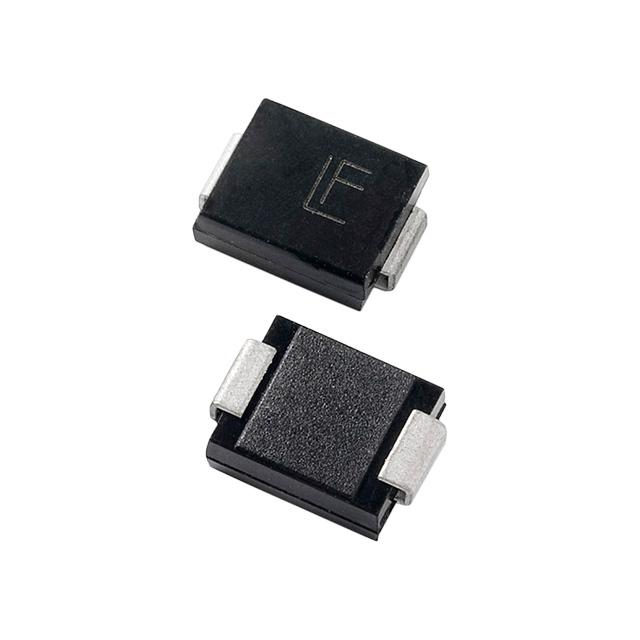

型号 1.5SMC15CA SMCJ1.5KE15CA-TP TPSMC15CA

描述 瞬态电压抑制二极管 Transient Voltage Suppression DiodesESD 抑制器/TVS 二极管 21.2V 1500W 71.7AESD 抑制器/TVS 二极管 1.5kW 15V AEC-Q101 5% Bi-Directional

数据手册 ---

制造商 Littelfuse (力特) Micro Commercial Components (美微科) Littelfuse (力特)

分类 二极管TVS二极管二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 DO-214AB DO-214AB-2 DO-214AB-2

额定电压(DC) 15.0 V - -

额定功率 1.50 kW - -

击穿电压 14.3 V 15.8 V 15.8 V

耗散功率 1.5 kW - -

钳位电压 21.2 V 21.2 V 21.2 V

测试电流 1 mA 1 mA 1 mA

脉冲峰值功率 1500 W 1500 W 1500 W

最小反向击穿电压 14.3 V 14.3 V 14.3 V

工作温度(Max) 150 ℃ 175 ℃ 150 ℃

工作温度(Min) -65 ℃ -55 ℃ -65 ℃

工作结温 -65℃ ~ 150℃ -55℃ ~ 175℃ -65℃ ~ 150℃

工作电压 - - 15 V

最大正向浪涌电流（Ifsm） - - 200 A

电路数 - 1 -

长度 8.13 mm 7.11 mm 7.11 mm

宽度 6.22 mm 8.13 mm 6.22 mm

高度 2.62 mm 2.62 mm 2.62 mm

封装 DO-214AB DO-214AB-2 DO-214AB-2

工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 150℃ (TJ)

产品生命周期 Active Active Discontinued at Digi-Key

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 - - EAR99
