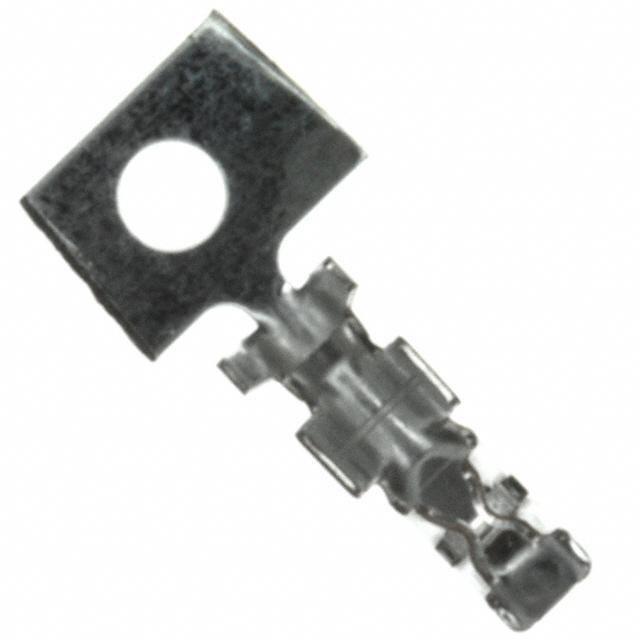

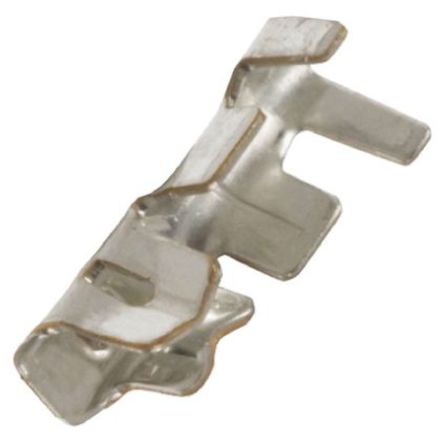

DF3-22SC、DF3-22SCF、50212-8100对比区别
型号 DF3-22SC DF3-22SCF 50212-8100
描述 DF3 系列压接插座连接器压接插座触点，用于 DF3 系列压接插座连接器 这些压接插座触点适用于 24 至 28 AWG 或 22 AWG 电线规格，镀锡或镀金 库存号 700-9821 适用于 24 至 28 AWG 电线规格，镀锡 库存号 779-4800 适用于 24 至 28 AWG 电线规格，镀金 库存号 764-4521 适用于 22 AWG 电线规格，镀锡套管直径 0.75 至 1.45 mm ### 2.0mm 单排连接器 - Hirose DF3HIROSE(HRS) DF3-22SCF 触芯, DF3系列, 母, 压接, 22 AWG, 镀锡触芯, Hirose DF3 Series 2mm IDC ConnectorsMOLEX 50212-8100 金属触芯, 母, 30-24AWG, 压接
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Molex (莫仕)
分类 压接触点及配件压接触点及配件插头、插座
封装 - - -
极性 Female Female Female
线规 22 AWG 22 AWG 24.0 AWG
触点电镀 Tin Tin Tin
绝缘电阻 >1000MΩ @1000VDC >1000MΩ @1000VDC -
接触电阻 30 mΩ 30 mΩ 20 mΩ
额定电流(Max) 3 A 3 A 2 A
工作温度(Max) 85 ℃ 85 ℃ 125 ℃
工作温度(Min) -30 ℃ -30 ℃ -55 ℃
额定电压(Max) 100 VAC 100 VAC 550 VAC
接触电阻(Max) 30 mΩ 30 mΩ 10 mΩ
触点数 - - 12
额定电压(DC) - - 125 V
额定电流 - - 2.00 A
排数 - - 2
无卤素状态 - - Low Halogen
额定电压 250 V - -
长度 5.7 mm 5.7 mm 4.7 mm
宽度 2.45 mm 2.45 mm 1.88 mm
高度 2.55 mm 2.55 mm 2.28 mm
封装 - - -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -30℃ ~ 85℃ -30℃ ~ 85℃ -40℃ ~ 105℃
外壳颜色 - - Black
颜色 Black - -
产品生命周期 Active Active Active
包装方式 Bulk Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2014/06/16 - -
