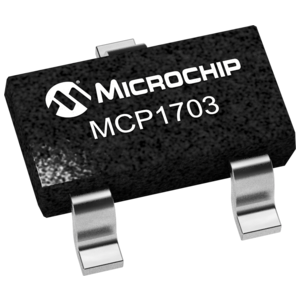

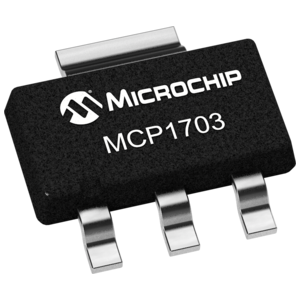

MCP1703-2802E/DB、MCP1703T-2802E/DB、MCP1703T-2802E/CB对比区别

高亮显示差异参数

型号 MCP1703-2802E/DB MCP1703T-2802E/DB MCP1703T-2802E/CB

描述 MCP1703 低压降电压稳压器### LDO（低压降）线性电压调节器，MicrochipMCP1703系列 250mA 2.8V 低静态电流 LDO稳压器-SOT-223-3MCP1703 低压降电压稳压器### LDO（低压降）线性稳压器，Microchip

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 3 3

封装 TO-261-4 TO-261-4 SOT-23-3

输出接口数 1 1 1

输入电压(DC) 2.70V (min) 2.70V (min) 2.70V (min)

输出电压 2.8 V 2.8 V 2.8 V

输出电流 250 mA 250 mA ≥250 mA

供电电流 5 μA 5 μA 5 μA

静态电流 2.00 µA 2.00 µA 0.005 mA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 0.625V @250mA 625 mV 0.625V @250mA

输入电压(Max) 16 V 16 V 16 V

输入电压(Min) 2.7 V 2.7 V 2.7 V

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

精度 ±3 % ±3 % ±2 %

输入电压 ≤16 V ≤16 V ≤16 V

针脚数 - - 3

输出电压(Min) - - 2.8 V

输出电流(Max) - - 250 mA

长度 6.7 mm 6.7 mm 3.1 mm

高度 1.7 mm 1.7 mm 1.3 mm

封装 TO-261-4 TO-261-4 SOT-23-3

宽度 - - 1.8 mm

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
