W21-220RJI、WHS3-220RJA1、RWM04102200JR15E1对比区别

高亮显示差异参数

型号 W21-220RJI WHS3-220RJA1 RWM04102200JR15E1

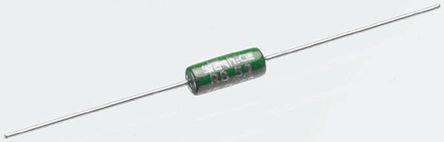

描述 WELWYN  W21-220RJI  通孔电阻器, W21系列, 220 ohm, 3 W, ± 5%, 100 V, 轴向引线WELWYN  WHS3-220RJA1  通孔电阻器, WH系列, 220 ohm, 3 W, ± 5%, 轴向引线RWM 4x10 系列 3W，轴向漆包线绕功率电阻器 轴心引线 耐火 Power rating at 70°C | 2.6W ---|--- Power at 25°C | 3W Resistance tolerance | ±5% Temperature coefficient | +75ppm/°C typical Limiting element voltage | 120V Temperature cycling | -55°C → +200°C Body Length | 12 mm Body Diameter | 5.5 mm Lead Length | 25 mm min. Lead Diameter | 0.8 mm ### 搪瓷轴向和径向 - 2.5 至 50W小型大功率电阻器系列，适用于恶劣的环境。 它们的高稳定性和可靠性使其尤其适合于保护电路。电阻丝元件绕在高纯度的陶瓷基片上，并使用全焊接顶盖和引线的结构方式，提供相当大的强度和耐损坏性能。 搪瓷保护涂层对所有正常的印刷电路板清洁溶剂有抵抗作用。应用说明。 出端折弯点离壳体的距离不应小于 1.5mm。 建议最小弯曲半径为 1mm。 为了实现满载额定功耗，端接焊接后离主体不应少于 4mm。凉爽时，搪瓷具有极佳的绝缘电阻；但随着温度上升，电阻系数会下降。 因此，如果电阻器在最大温度或接近最大温度下工作时，它不能分类为绝缘电阻，且不应接触任何导电材料。

数据手册 ---

制造商 TT Electronics/Welwyn TT Electronics/Welwyn Vishay Semiconductor (威世)

分类 插件电阻插件电阻电阻

安装方式 Through Hole Through Hole Through Hole

引脚数 2 - -

封装 轴向引线 轴向引线 -

额定电压(DC) 100 V 350 V -

容差 ±5 % ±5 % ±10 %

额定功率 3 W 3 W 3 W

电阻 220 Ω 220 Ω 220 Ω

阻值偏差 ±5 % ±5 % ±5 %

工作温度(Max) 200 ℃ 155 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

额定电压 100 V - 120 V

长度 12.7 mm - 12 mm

脚长度 22.75 mm 24.55 mm -

封装 轴向引线 轴向引线 -

宽度 - - 5.5 mm

工作温度 55℃ ~ 350℃ -55℃ ~ 155℃ -

温度系数 ±75 ppm/℃ ±200 ppm/℃ ±75 ppm/℃

产品生命周期 Discontinued at Digi-Key Discontinued at Digi-Key -

包装方式 Box Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 无铅 Lead Free -

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -
