AD8004ANZ、MCP6004-I/P、AD8001ARTZ-REEL7对比区别

高亮显示差异参数

型号 AD8004ANZ MCP6004-I/P AD8001ARTZ-REEL7

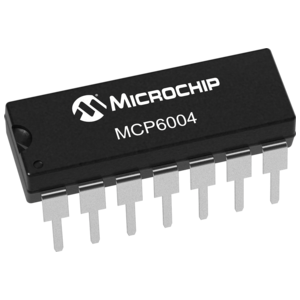

描述 四核3000 V /亩？ S， 35毫瓦电流反馈放大器 Quad 3000 V/mu s, 35 mW Current Feedback AmplifierMICROCHIP  MCP6004-I/P.  运算放大器, 四路, AEC-Q100, 4个放大器, 0.6 V/µs, 1.8V 至 5.5V, DIP, 14 引脚ANALOG DEVICES  AD8001ARTZ-REEL7  运算放大器, 单路, 795 MHz, 1个放大器, 1.2 kV/µs, ± 3V 至 ± 6V, SOT-23, 5 引脚

数据手册 ---

制造商 ADI (亚德诺) Microchip (微芯) ADI (亚德诺)

分类 放大器、缓冲器运算放大器运算放大器

安装方式 Through Hole Through Hole Surface Mount

引脚数 14 14 5

封装 DIP-14 PDIP-14 SOT-23-5

输出电流 50mA @5V 23 mA -

供电电流 14 mA 100 µA 5 mA

电路数 4 4 1

通道数 4 4 1

共模抑制比 58 dB 76 dB 50 dB

输入电容 1.50 pF - 1.50 pF

带宽 250 MHz 1 MHz 795 MHz

转换速率 3.00 kV/μs 600 mV/μs 1.20 kV/μs

输入阻抗 2.00 MΩ - 10.0 MΩ

输入补偿电压 1 mV 4.5 mV 2 mV

输入偏置电流 40 µA 1 pA 5 µA

工作温度(Max) 85 ℃ 125 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

3dB带宽 250 MHz - 795 MHz

共模抑制比(Min) 52 dB 60 dB 50 dB

电源电压(Max) 12 V - 12 V

电源电压(Min) 4 V - 6 V

针脚数 - 14 5

耗散功率 - - 0.5 W

增益频宽积 - 1 MHz 795 MHz

耗散功率(Max) - - 500 mW

频率 - 1.00 MHz -

电源电压(DC) - 1.80V (min) -

工作电压 - 1.8V ~ 5.5V -

静态电流 - 170 µA -

输入补偿漂移 - 2.00 µV/K -

增益带宽 - 1 MHz -

电源电压 - 1.8V ~ 6V -

封装 DIP-14 PDIP-14 SOT-23-5

长度 - 19.05 mm 2.9 mm

宽度 - 6.35 mm 1.6 mm

高度 - 3.3 mm 1.15 mm

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 End of Life Active Active

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

军工级 No - Yes

REACH SVHC版本 - 2015/12/17 2015/12/17
