CLF10040T-221M、DRA124-221-R、VLF10045T-221MR90对比区别

高亮显示差异参数

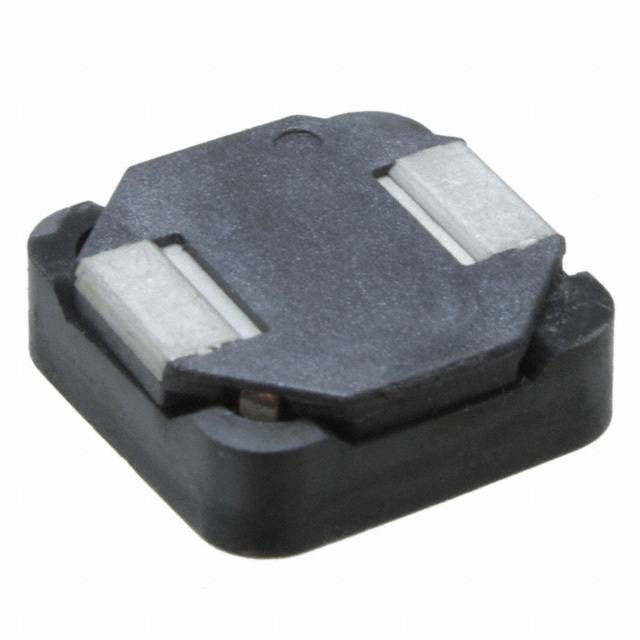

型号 CLF10040T-221M DRA124-221-R VLF10045T-221MR90

描述 TDK  CLF10040T-221M  表面贴装功率电感器, CLF系列, 220 µH, ± 20%, 屏蔽, 0.52 ohm, 700 mAInductor Power Shielded Drum Core 209.6u(OCL)H/220uH 20% 100kHz 865mA 568mOhm DCR Automotive T/RTDK  VLF10045T-221MR90  表面贴装功率电感器, VLF系列, 220 µH, ± 20%, 屏蔽, 0.499 ohm, 1 A

数据手册 ---

制造商 TDK (东电化) Cooper Bussmann (库柏) TDK (东电化)

分类 贴片电感电感电感

封装 SMD Non Standard 10mm x 9.7mm x 4.5mm

安装方式 Surface Mount - Surface Mount

引脚数 2 - 2

额定电流 700 mA 865 mA 900 mA

电感 220 µH 220 µH 220 µH

电感公差 ±20 % ±20 % ±20 %

测试频率 100 kHz 100 kHz 100 kHz

电阻(DC） 624 mΩ 568 mΩ ≤499 mΩ

容差 - - ±20 %

产品系列 - - VLF-M-CA

电阻 - - 434 mΩ

工作温度(Max) 105 ℃ - 105 ℃

工作温度(Min) 40 ℃ - -40 ℃

电阻(DC Max) 0.52 Ω - 0.499 Ω

长度 10 mm 12.5 mm 9.7 mm

宽度 9.7 mm 12.5 mm 10 mm

高度 3.8 mm 4.5 mm 4.5 mm

封装 SMD Non Standard 10mm x 9.7mm x 4.5mm

工作温度 -40℃ ~ 105℃ -40℃ ~ 165℃ -40℃ ~ 105℃

产品生命周期 Obsolete Unknown Obsolete

包装方式 Cut Tape (CT) Cut Tape (CT) Cut Tape (CT)

最小包装 - - 500

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
